Boczne podłączenie grzejnika to jedno z najbardziej praktycznych rozwiązań przy remoncie i w nowych instalacjach, zwłaszcza wtedy, gdy rury wychodzą ze ściany albo biegną przy listwie przypodłogowej. Poniżej pokazuję, kiedy taki układ ma sens, jak go poprawnie wykonać, jakie odległości zachować i które błędy najczęściej zabierają grzejnikowi moc.
Najważniejsze rzeczy przed montażem
- Boczne podłączenie najlepiej sprawdza się tam, gdzie instalacja wychodzi ze ściany lub prowadzi się ją wzdłuż ściany.
- Przy nieprawidłowym wpięciu zasilania i powrotu moc grzejnika może spaść o ponad 30%.
- Minimalny prześwit od podłogi i parapetu to zwykle 100 mm; przy 70-100 mm trzeba liczyć się z korektą mocy o 5-10%.
- Dla długich grzejników, zwłaszcza powyżej 2000 mm, układ boczny lub krzyżowy pomaga wyrównać temperaturę na całej długości.
- Przed montażem trzeba sprawdzić nie tylko średnice i gwinty, ale też stronę przyłącza oraz typ wkładki zaworowej.
Czym jest boczne podłączenie i kiedy warto je wybrać

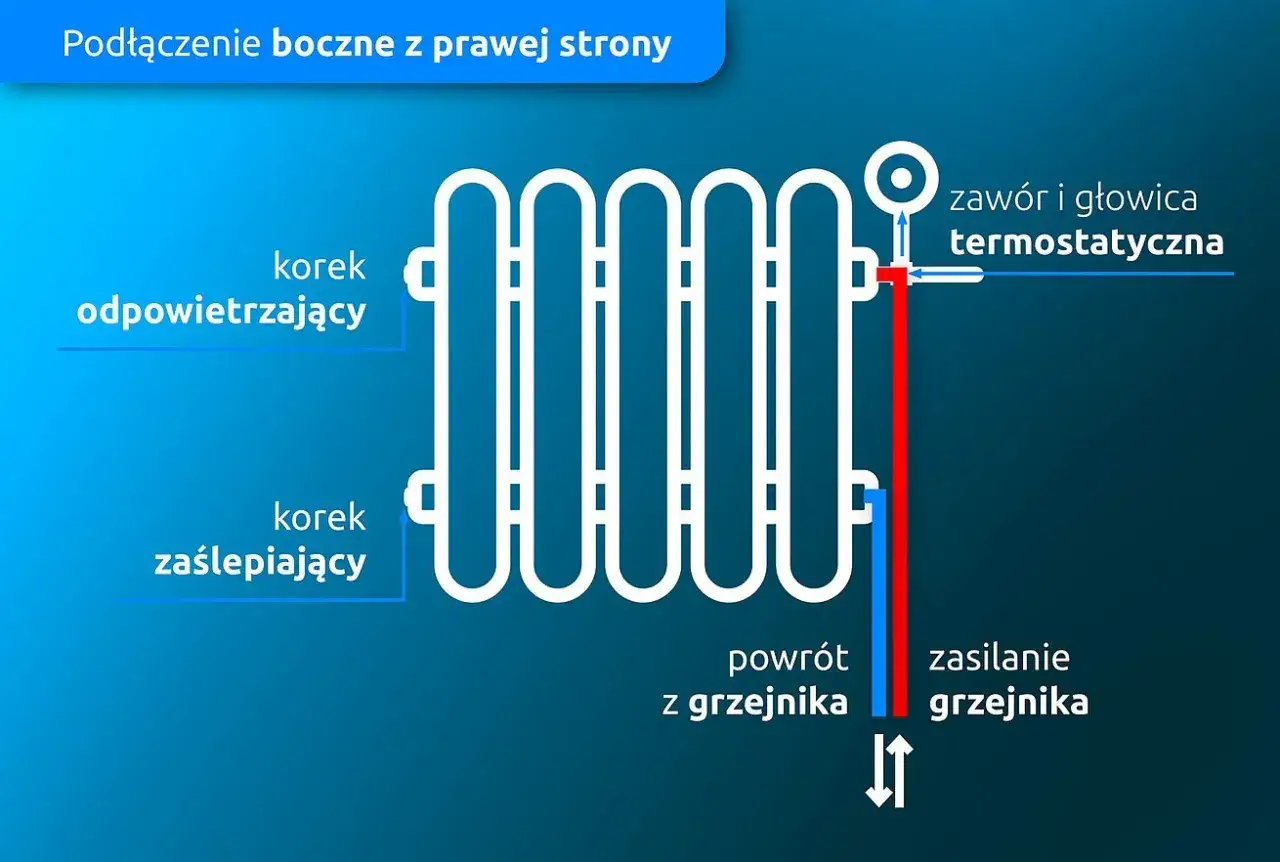

Boczne podłączenie oznacza, że przewody zasilające i powrotne dochodzą do grzejnika od boku, a nie od dołu. W praktyce najczęściej spotykam je przy grzejnikach płytowych, ale podobne rozwiązanie pojawia się też w części modeli kolumnowych i dekoracyjnych. Ja zawsze zaczynam od sprawdzenia karty katalogowej konkretnego modelu, bo to właśnie producent decyduje, czy dany grzejnik ma króćce boczne i jak ma być poprowadzony przepływ wody.
To rozwiązanie ma sens przede wszystkim wtedy, gdy instalacja jest prowadzona ze ściany lub przy ścianie, a ukrywanie rur w podłodze nie jest potrzebne albo byłoby niepotrzebnie kosztowne. W wielu grzejnikach panelowych cztery króćce przyłączeniowe G 1/2" pozwalają dobrać stronę zasilania do układu pomieszczenia, co upraszcza remont i ogranicza liczbę kształtek. Przy długich modelach boczne podłączenie pomaga też utrzymać równomierną temperaturę na całej długości wymiennika, więc grzejnik nie grzeje tylko w jednym narożniku.Warto przy tym odróżnić wygodę montażu od poprawnej hydrauliki. Sam fakt, że da się wpiąć rury z boku, nie znaczy jeszcze, że każdy model będzie pracował tak samo dobrze. Przy niektórych grzejnikach boczne zasilanie jest rozwiązaniem podstawowym, przy innych możliwe dopiero po zmianie wkładki zaworowej albo po zdjęciu elementów armatury przewidzianych do zasilania dolnego. To prowadzi wprost do pytania, jak taki montaż wykonać bez strat ciepła.
Jak wykonać montaż bez strat ciepła
Przy montażu grzejnika liczy się nie tylko to, gdzie są króćce, ale też sama geometria ustawienia. Zbyt nisko zawieszony grzejnik, zasłonięty parapetem albo ustawiony zbyt blisko ściany traci wydajność, nawet jeśli hydraulicznie wszystko wygląda poprawnie. Ja pilnuję tu trzech rzeczy: odległości, kierunku przepływu i możliwości odpowietrzenia.
- Najpierw odetnij obieg i przygotuj miejsce pracy. W praktyce chodzi o to, żeby woda nie wróciła do instalacji w czasie podłączania i żebyś miał dostęp do wszystkich złączek.
- Sprawdź stronę przyłącza, typ zaworu i kierunek przepływu. To ważniejsze, niż wielu osobom się wydaje, bo odwrócone podłączenie potrafi obniżyć moc grzewczą o ponad 30%.
- Zawieś grzejnik na wspornikach i ustaw go równo. Dla większości instalacji pod parapetem sensowny punkt odniesienia to co najmniej 100 mm od podłogi i 100 mm od parapetu. Jeśli nie da się tego zachować, dopuszcza się zakres 70-100 mm, ale trzeba wtedy skorygować moc o 5-10%.
- W wielu grzejnikach panelowych przyjmuje się też około 30 mm odstępu od ściany, ale ten parametr zawsze trzeba potwierdzić w dokumentacji konkretnego modelu.
- Podłącz zasilanie i powrót zgodnie z instrukcją producenta. W bocznym układzie łatwo pomylić króciec górny z dolnym albo stronę lewą z prawą, a to kończy się słabszym grzaniem i kłopotami z regulacją.
- Na końcu napełnij instalację, odpowietrz grzejnik i sprawdź szczelność. Po pierwszym uruchomieniu dotknij kilku miejsc na panelu, żeby upewnić się, że ciepło rozchodzi się równomiernie.
Jeżeli montaż odbywa się podczas remontu, dobrze jest od razu przewidzieć miejsce na zawór termostatyczny i wygodny dostęp do odpowietrznika. To drobiazg, który później oszczędza sporo nerwów. Następny krok to już nie sam montaż, ale dobór odpowiedniego grzejnika i armatury do konkretnego układu rur.
Jak dobrać grzejnik i armaturę do układu bocznego
W bocznym podłączeniu nie wystarczy kupić grzejnika o właściwej szerokości. Trzeba jeszcze dopasować zawór, kierunek przepływu, wysokość modelu i sposób prowadzenia rur. Ja patrzę na to jak na jeden zestaw, bo źle dobrana armatura potrafi obniżyć komfort bardziej niż sam model grzejnika.
| Element | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Grzejnik | Króćce boczne, wysokość, długość i liczba płyt | Zbyt mała powierzchnia wymiany ciepła lub zły układ króćców utrudnia montaż i obniża wydajność |
| Zawór termostatyczny | Wersja prawa lub lewa, zgodna z kierunkiem przepływu | Poprawia regulację i ogranicza ryzyko odwrócenia zasilania |
| Głowica termostatyczna | Swobodny dostęp powietrza i brak zasłaniania przez zasłony | Jeśli głowica „widzi” tylko ciepły parapet albo osłonę, będzie źle odczytywać temperaturę w pokoju |
| Rury i kształtki | Wyjście ze ściany, listwy lub podejścia przyścienne | Im mniej zbędnych kolan i przewężeń, tym mniejsze opory przepływu |
Przy instalacjach niskotemperaturowych, zwłaszcza z pompą ciepła, nie patrzę wyłącznie na moc podaną w katalogu dla wysokich parametrów. Trzeba brać pod uwagę realne temperatury pracy, bo grzejnik dobrany „na styk” może okazać się za słaby, gdy system pracuje łagodniej. W praktyce bezpieczniej jest zostawić niewielki zapas mocy niż później walczyć z niedogrzaniem w największe mrozy.
Jeśli grzejnik ma pracować w długim, wąskim pomieszczeniu, warto rozważyć model, który lepiej rozprowadza ciepło po całej długości. W bocznym układzie to zwykle daje lepszy efekt niż dokładanie przypadkowo większej liczby przelotek czy zaworów. Po takim doborze zostaje jeszcze jedna rzecz, którą wiele osób lekceważy: typowe błędy montażowe.
Najczęstsze błędy, które kosztują moc i komfort
Największy problem z bocznym podłączeniem nie polega na tym, że jest trudne. Problem polega na tym, że wygląda prosto, więc łatwo je zrobić „na oko”. A przy ogrzewaniu to właśnie drobne niedopatrzenia dają największe straty.
- Odwrócone zasilanie i powrót - to najdroższy błąd, bo może obniżyć moc grzewczą o ponad 30% i od razu pogorszyć rozkład temperatury.

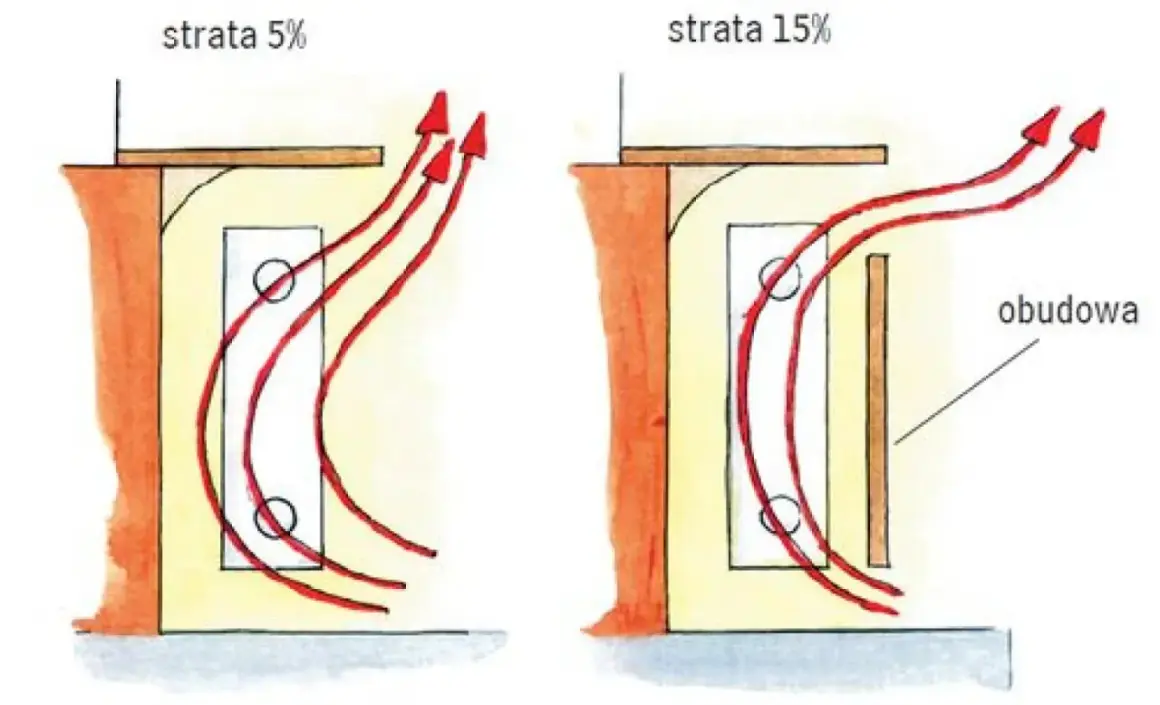

- Zbyt mała odległość od parapetu lub podłogi - ogranicza konwekcję, czyli naturalny ruch ciepłego powietrza, przez co grzejnik oddaje mniej ciepła do pomieszczenia.
- Przytłoczenie grzejnika zabudową lub grubą zasłoną - głowica termostatyczna dostaje fałszywy sygnał, a ciepło zatrzymuje się przy ścianie zamiast w pokoju.
- Zły dobór strony przyłącza - później pojawiają się nienaturalne łuki rur, trudniejszy serwis i gorsza estetyka całej ściany.
- Brak odpowietrzenia po uruchomieniu - powietrze w grzejniku daje chłodne strefy i szum w instalacji, a w skrajnym przypadku obniża wydajność całego obiegu.
- Podłączenie grzejnika bez sprawdzenia wkładki zaworowej - szczególnie ważne przy modelach zasilanych fabrycznie od dołu, bo nie każda wersja pozwala na łatwe przejście na układ boczny.
Ja zawsze powtarzam jedną rzecz: grzejnik nie grzeje tylko dlatego, że jest „podłączony”. Musi jeszcze dostać wodę we właściwym kierunku, w odpowiedniej ilości i przy zachowaniu warunków przepływu powietrza wokół obudowy. To dlatego porównanie różnych wariantów podłączenia naprawdę pomaga w decyzji.
Boczne podłączenie na tle innych wariantów
Jeśli ktoś stoi przed wyborem przy remoncie, porównanie wariantów szybko pokazuje, kiedy boczne podłączenie jest najrozsądniejsze, a kiedy lepiej sięgnąć po inny układ. Tabela poniżej porządkuje to bez marketingowych skrótów.
| Wariant | Kiedy ma sens | Największa zaleta | Najważniejsze ograniczenie |
|---|---|---|---|
| Boczne | Rury wychodzą ze ściany lub biegną przy ścianie, szczególnie w grzejnikach panelowych | Prosty montaż i łatwa kontrola instalacji | Wymaga pilnowania strony przyłącza i właściwego kierunku przepływu |
| Dolne | Gdy instalację chce się ukryć w podłodze lub zależy nam na czystej ścianie | Najlepsza estetyka przy zabudowie wnętrza | Silniej zależy od wkładki zaworowej i dokładnego doboru modelu |
| Krzyżowe | Przy długich grzejnikach, gdzie ważne jest równomierne rozprowadzenie temperatury | Lepszy rozkład ciepła na całej długości | Moc bywa o około 10% niższa od znamionowej |
| Siodłowe | W układach, w których prowadzenie rur przy ścianie jest technicznie wygodne | Porządkuje podejście instalacyjne | To rozwiązanie bardziej zależne od konkretnego typu grzejnika i układu instalacji |
W praktyce boczny układ wygrywa tam, gdzie liczy się prostota i serwisowalność. Dolne podłączenie z kolei częściej wybiera się z powodów estetycznych, a krzyżowe zostawia wtedy, gdy długość grzejnika wymaga lepszego „przepchnięcia” ciepła na drugi koniec. Po takim zestawieniu zostaje już tylko krótka checklista przed zamknięciem ściany lub zabudowy.
Co sprawdzić przed zamknięciem instalacji
Zanim zasłonisz rury, przykręcisz maskownicę albo zamkniesz zabudowę, sprawdzam pięć rzeczy. To drobiazgi, ale właśnie one decydują o tym, czy instalacja będzie działać bezproblemowo przez lata.
- Czy zasilanie i powrót są podłączone dokładnie tak, jak przewiduje producent.
- Czy głowica termostatyczna ma swobodny dostęp do powietrza i nie jest schowana za zasłoną, obudową lub szerokim parapetem.
- Czy odpowietrznik jest dostępny bez demontażu pół wnętrza łazienki albo salonu.
- Czy grzejnik nagrzewa się równomiernie na całej długości po pierwszym uruchomieniu.
- Czy zachowane są odległości od podłogi, ściany i parapetu albo czy uwzględniono korektę mocy, jeśli warunki montażowe są ciaśniejsze.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: przy bocznym podłączeniu liczy się nie tylko sam grzejnik, ale cały układ wokół niego. Dobrze dobrana wysokość, właściwa strona zasilania i swobodny przepływ powietrza decydują o tym, czy instalacja grzeje równo, czy tylko wygląda poprawnie na papierze.
