Podłączenie kolektora słonecznego do bojlera - uniknij błędów!

Podłączenie kolektora słonecznego do bojlera ma sens tylko wtedy, gdy cały układ jest przemyślany od początku: od rodzaju zasobnika, przez przebieg rur, po sterowanie pompą i zabezpieczenia. W praktyce chodzi o to, żeby ciepło z dachu trafiało do zasobnika CWU bez zbędnych strat, bez zapowietrzania i bez ryzyka przegrzania. Poniżej rozpisuję schemat połączeń, pokazuję, z jakich elementów składa się poprawna instalacja i wskazuję najczęstsze błędy montażowe.

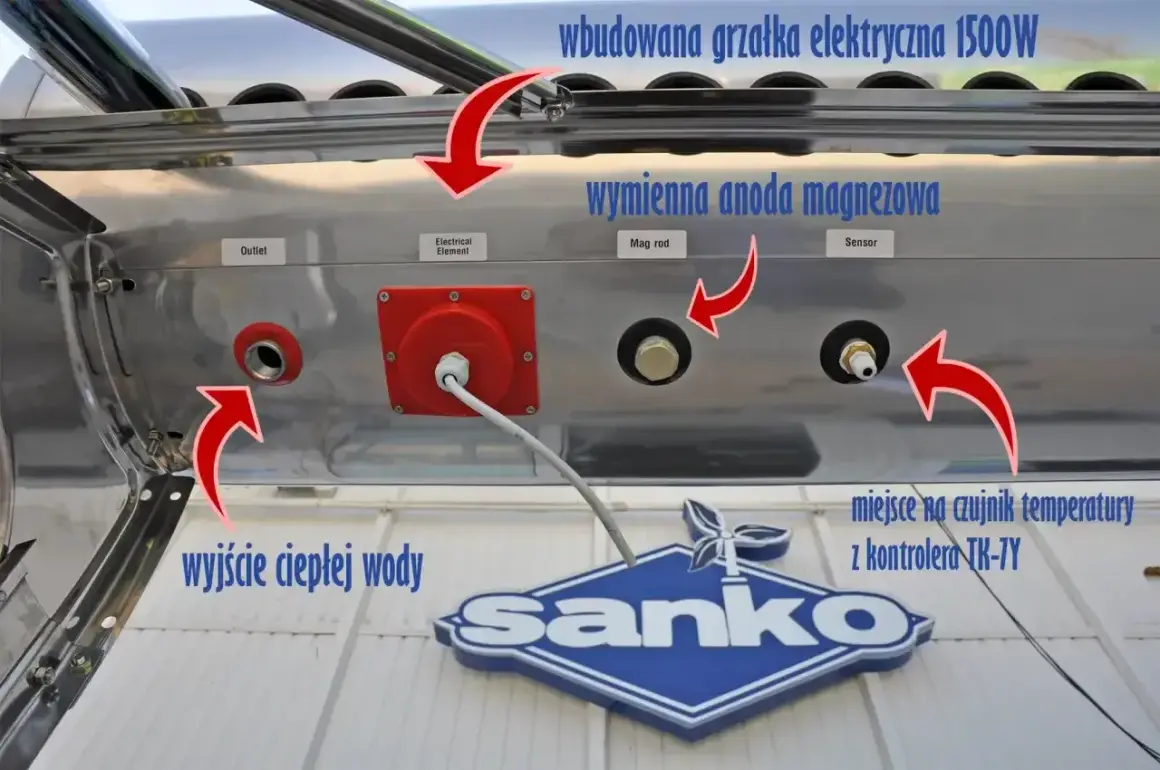

Co naprawdę łączy kolektor z bojlerem

Najważniejsza rzecz brzmi prosto: kolektor nie powinien grzać wody użytkowej bezpośrednio. W poprawnym układzie pracuje zamknięty obieg solarny, w którym krąży płyn odporny na niską temperaturę i wysokie nagrzanie. Ten płyn odbiera ciepło z kolektora i oddaje je do zasobnika przez wężownicę albo wymiennik ciepła.

W praktyce działa to tak, że sterownik porównuje temperaturę na kolektorze i w dolnej części bojlera. Gdy na dachu jest wyraźnie cieplej, uruchamia pompę obiegową. Pompa przepycha glikol przez kolektor, a wężownica w zasobniku odbiera energię i przekazuje ją do wody użytkowej. Dzięki temu ciepła woda gromadzi się w zbiorniku, a nie w samych rurach na dachu.

To również tłumaczy, dlaczego ten układ bardziej przypomina małą kotłownię niż dwa połączone przewody. Mamy tu temperaturę, ciśnienie, rozszerzalność cieplną i zabezpieczenia, które muszą ze sobą współpracować. Jeśli jeden element jest źle dobrany, całość może działać, ale będzie gubiła uzysk albo zacznie się przegrzewać. Dlatego zanim przejdę do montażu, warto zrozumieć, z czego taki zestaw naprawdę się składa.

Z czego składa się poprawny układ

Instrukcje producentów pokazują jasno, że kompletna instalacja to nie tylko kolektor i bojler, ale też grupa pompowa, regulator, czujniki temperatury, naczynie przeponowe i zabezpieczenia ciśnieniowe. Właśnie ten osprzęt decyduje o tym, czy układ będzie stabilny, czy zacznie sprawiać kłopoty po pierwszym upalnym dniu.

Element	Rola	Na co zwracam uwagę
Kolektor słoneczny	Zbiera energię z promieniowania i oddaje ją do płynu solarnego.	Brak cienia, sensowny kąt montażu, bezpieczne mocowanie do dachu lub konstrukcji.
Zasobnik CWU z wężownicą solarną	Przenosi ciepło z obiegu solarnego do wody użytkowej.	Najlepiej, gdy solar zasila dolną wężownicę, a druga strefa służy dogrzewaniu.
Grupa pompowa	Wymusza obieg płynu między kolektorem a zasobnikiem.	Warto, by miała przepływomierz, zawór bezpieczeństwa, odpowietrznik i manometr; w solarze pracuje w cięższych warunkach niż zwykłe elementy c.o.
Sterownik i czujniki temperatury	Włączają pompę wtedy, gdy kolektor jest cieplejszy od zasobnika.	Czujnik kolektora montuję przy absorberze, a czujnik zasobnika w dolnej strefie zbiornika.
Naczynie przeponowe	Kompenzuje wzrost objętości płynu solarnego przy grzaniu.	Bez niego ciśnienie będzie skakać, a zawór bezpieczeństwa zacznie wyrzucać medium.
Izolacja termiczna	Ogranicza straty ciepła na rurach i złączach.	Izoluję nie tylko odcinki proste, ale też kolana, trójniki i przejścia przez przegrody.

W praktyce lubię patrzeć na ten układ jak na trzy strefy: dach, obieg solarny i zasobnik. Jeśli każda z nich jest poprawnie dobrana, instalacja staje się przewidywalna i łatwiejsza do serwisowania. A skoro wiemy już, co musi być na miejscu, można przejść do samego połączenia.

Jak podłączyć kolektor do bojlera krok po kroku

W praktyce trzymam się jednej zasady: najpierw dobieram zasobnik, dopiero potem prowadzę rury. W jednym z manuali Saunier Duval podano, że kolektory powinny być zainstalowane wyżej od zasobnika, przewody prowadzone ze stałym spadkiem co najmniej 4%, a całkowita długość odcinka zasilanie plus powrót nie powinna przekraczać 40 m w tym konkretnym systemie. To nie jest uniwersalna norma dla każdej instalacji, ale bardzo dobrze pokazuje logikę montażu.

1. Sprawdź, jaki masz zasobnik. Jeśli bojler ma dolną wężownicę solarną, to właśnie do niej prowadzi się obieg z kolektora. Jeśli nie ma odpowiedniego wymiennika, nie zaczynam od kombinowania z przypadkowym podłączeniem, tylko planuję zasobnik biwalentny albo wymiennik pośredni.

2. Ustaw kolektor w dobrym miejscu. Najlepiej sprawdza się południowa połacie dachu lub kierunek zbliżony do południa, bez zacienienia przez drzewa, komin czy sąsiedni budynek. Dla pracy całorocznej sensowny jest kąt około 40-45°, a jeśli system ma pracować głównie latem, można zejść niżej.

3. Poprowadź zasilanie i powrót ze spadkiem. Rury nie mogą tworzyć kieszeni powietrznych ani iść falami. Stały spadek ułatwia odpowietrzenie i opróżnianie układu, a przy okazji ogranicza ryzyko zatorów w obiegu.

4. Zamontuj grupę pompową blisko zasobnika. W niej skupia się większość osprzętu roboczego: pompa, zawór zwrotny, zawór bezpieczeństwa, odpowietrznik, manometr i przepływomierz. To wygodne serwisowo, a przy okazji skraca odcinki, na których można tracić ciepło.

5. Umieść czujniki tam, gdzie naprawdę pokazują temperaturę pracy. Czujnik kolektora montuję przy absorberze, a czujnik zasobnika w dolnej części zbiornika. Jeśli są założone byle gdzie, sterownik zacznie pracować na fałszywych odczytach i pompa będzie włączać się za wcześnie albo za późno.

6. Napełnij obieg właściwym medium. W solarze używa się mieszanki na bazie glikolu propylenowego, a nie zwykłej wody z kranu. Taki płyn chroni instalację przed zamarzaniem i pomaga jej przetrwać wysokie temperatury w czasie stagnacji, czyli wtedy, gdy kolektor ma ciepło, ale nie ma odbioru energii.

7. Odpowietrz, zaizoluj i zrób próbę pracy. Po napełnieniu sprawdzam szczelność, ciśnienie, działanie pompy i reakcję sterownika na różnicę temperatur. Dopiero wtedy uznaję montaż za zakończony, bo w solarze drobny błąd na starcie potrafi wrócić po kilku dniach jako hałas, spadek wydajności albo wzrost ciśnienia.

Sam schemat wygląda dość prosto, ale sposób wpięcia zależy od tego, jaki zasobnik masz już w domu. I właśnie tu najczęściej zaczynają się pomyłki, bo nie każdy bojler nadaje się do tego samego wariantu podłączenia.

Który wariant połączenia wybrać dla swojego zasobnika

Najpierw rozróżniam typ zbiornika, a dopiero później decyduję o hydraulice. To oszczędza czasu i pieniędzy, bo inny układ wybiera się dla nowego zasobnika biwalentnego, a inny dla starszego bojlera, który ma tylko jedną wężownicę.

Wariant	Jak to się łączy	Kiedy ma sens	Moja ocena
Zasobnik z dwiema wężownicami	Kolektor zasila dolną wężownicę, a górna służy do dogrzewania z kotła lub grzałki.	Dom jednorodzinny, prosty układ, priorytet ciepłej wody z solaru.	Najczystsze i najwygodniejsze rozwiązanie.

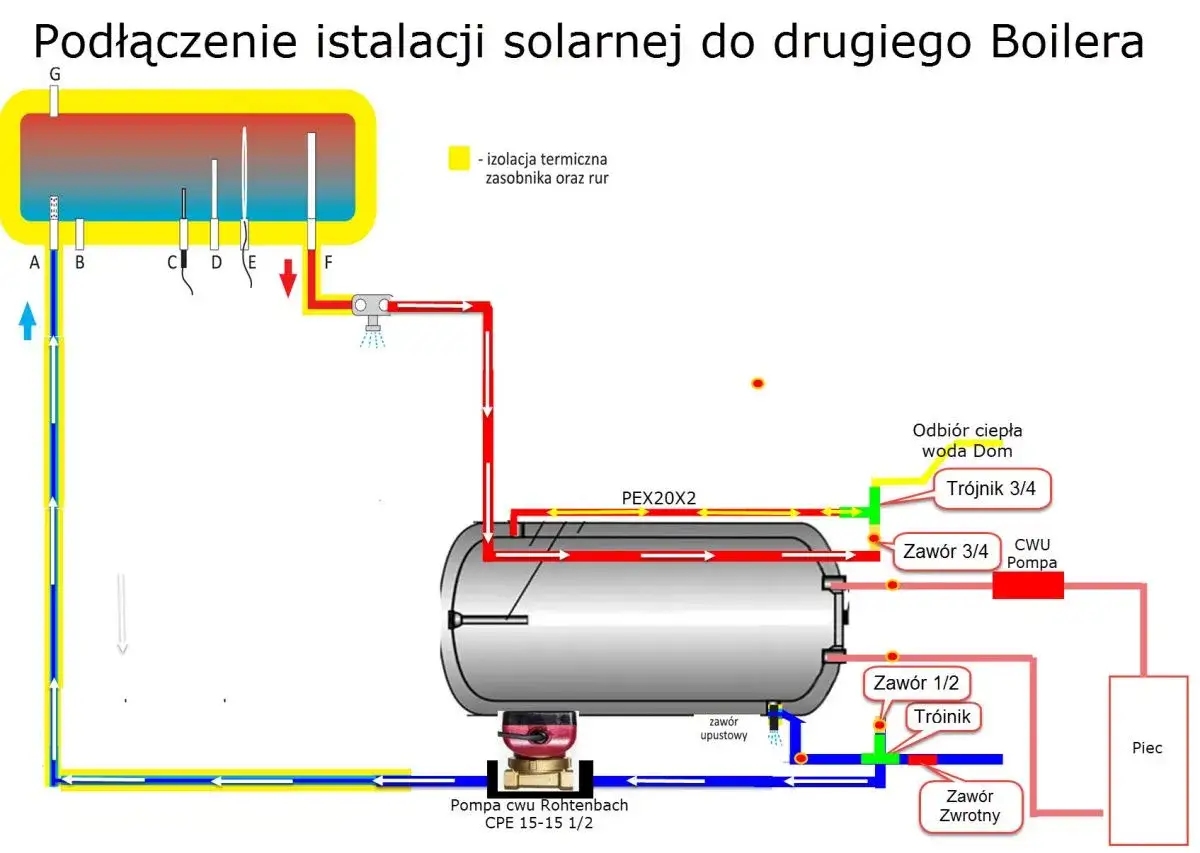

Zasobnik z jedną wężownicą i wymiennikiem pośrednim	Obieg solarny nie miesza się z wodą użytkową, tylko oddaje ciepło przez wymiennik.	Gdy chcesz wykorzystać istniejący bojler, ale nie chcesz go wymieniać od razu.	Da się zrobić dobrze, ale jest więcej armatury i większe opory przepływu.
Zwykły bojler bez solarnej wężownicy	Nie podłączam kolektora bezpośrednio; potrzebny jest inny zasobnik albo układ pośredni.	Tylko jeśli planujesz większą modernizację instalacji.	Bezpieczniej wymienić zbiornik niż budować prowizorkę.
Układ z opróżnianiem kolektorów po postoju	Płyn spływa z kolektorów po wyłączeniu pompy, co ogranicza przegrzew i ryzyko zamarzania.	Gdy wybierasz zestaw zaprojektowany specjalnie pod taki tryb pracy.	Fajne rozwiązanie, ale tylko wtedy, gdy cały system jest do niego przewidziany.

Najprościej mówiąc: jeśli masz zasobnik biwalentny, sprawa jest przewidywalna. Jeśli masz zwykły bojler, nie szukam skrótów na siłę, bo oszczędność na początku bardzo często kończy się później większym kosztem poprawki. Kiedy wariant jest już wybrany, zostają detale, które najczęściej psują uzysk.

Jakie błędy najczęściej psują instalację

W solarze nie przegrywa się zwykle przez jeden wielki błąd. Częściej wszystko rozjeżdża się przez kilka drobnych zaniedbań, które na papierze wyglądają niegroźnie, a w eksploatacji od razu obniżają wydajność.

• Bezpośrednie podłączenie do wody użytkowej. To zły pomysł, bo obieg kolektora pracuje w innych temperaturach i ciśnieniach niż instalacja wodna. Takie rozwiązanie szybko kończy się przegrzewem albo osadami.

• Brak stałego spadku rur. Jeśli przewody idą „falą”, powietrze zostaje w instalacji i pompa zaczyna hałasować, szarpać przepływem albo w ogóle nie doprowadza ciepła do zasobnika.

• Słaba izolacja na dachu i w kotłowni. Wtedy część energii tracisz jeszcze zanim dotrze do bojlera. Najbardziej cierpią długie odcinki i złączki, czyli miejsca, które najłatwiej pominąć przy montażu.

• Zły montaż czujnika temperatury. Czujnik wrzucony „byle gdzie” powoduje błędne decyzje sterownika. Pompa może startować za wcześnie, za późno albo wcale.

• Zbyt małe naczynie przeponowe. Gdy płyn się nagrzewa, jego objętość rośnie. Jeśli naczynie nie ma zapasu, zawór bezpieczeństwa zaczyna wyrzucać medium, a ciśnienie w układzie staje się niestabilne.

• Brak dostępu serwisowego. Jeśli nie da się dojść do odpowietrznika, manometru albo zaworów, każda drobna usterka zamienia się w większą robociznę i większy koszt.

Do tego dochodzi jeszcze jeden problem, o którym wielu inwestorów myśli dopiero po fakcie: przegrzewanie w czasie, gdy nie ma odbioru ciepła. Kolektor na słońcu potrafi rozgrzać się naprawdę mocno, dlatego układ musi być zrobiony tak, żeby bezpiecznie znosił stagnację i okresowe braki poboru. I właśnie dlatego ostatni etap jest równie ważny jak sam montaż.

Co sprawdzam przed pierwszym uruchomieniem

Przed pierwszym startem robię krótki przegląd, bo to właśnie wtedy wychodzą błędy, których nie widać na etapie skręcania rur. Nie chodzi o wielką procedurę, tylko o kilka kontrolnych punktów, które realnie ratują układ przed awarią.

• Szczelność wszystkich połączeń. Sprawdzam nie tylko złączki przy grupie pompowej, ale też przejścia przez dach, odpowietrznik i okolice wężownicy.

• Ciśnienie w obiegu. Musi być zgodne z projektem i charakterystyką zestawu. Zbyt niskie oznacza ryzyko zapowietrzenia, zbyt wysokie niepotrzebnie obciąża zabezpieczenia.

• Przepływ przez instalację. Jeśli pompa pracuje, a płyn krąży zbyt wolno, problem zwykle leży w odpowietrzeniu, zabrudzonym filtrze albo złym ustawieniu zaworu regulacyjnego.

• Reakcja sterownika. Włącza pompę dopiero wtedy, gdy kolektor jest cieplejszy od zasobnika. Jeśli logika działa odwrotnie, cały uzysk spada.

• Izolacja i zabezpieczenie przewodów. Po starcie nie chcę widzieć miejsc, w których rura oddaje ciepło do otoczenia albo dotyka elementów, które nie powinny się nagrzewać.

• Serwis w zasięgu ręki. Po uruchomieniu zawsze sprawdzam, czy da się odczytać manometr, dobić ciśnienie i odpowietrzyć układ bez rozbierania połowy kotłowni.

Jeśli układ ma działać długo i bezproblemowo, nie oszczędzam na jakości osprzętu i nie uruchamiam go „na pół gwizdka”. Dobrze zrobiony schemat podłączenia kolektora do bojlera jest prosty tylko na rysunku; w realnej instalacji decydują detale, takie jak wężownica, spadek rur, odpowietrzenie i porządne zabezpieczenia. Jeśli któryś z tych punktów budzi wątpliwości, lepiej zatrzymać się przed montażem niż poprawiać przegrzany albo zapowietrzony układ po fakcie.
