W odwróconym układzie dachu najpierw chroni się hydroizolację, a dopiero potem dokłada termoizolację i warstwę dociskową. To rozwiązanie ma sens tam, gdzie dach ma pracować jak taras, zielona strefa albo powierzchnia techniczna, ale pod warunkiem, że spadki, odwodnienie i detale przy attykach są dopracowane od początku. Poniżej rozkładam cały układ na warstwy, pokazuję najpraktyczniejsze materiały i wskazuję błędy, które najczęściej psują efekt.
Najważniejsze informacje o odwróconym układzie warstw
- Hydroizolacja leży poniżej termoizolacji, więc jest lepiej chroniona przed UV, wahaniami temperatury i uszkodzeniami mechanicznymi.
- Najczęściej stosuje się płyty XPS, geowłókninę oraz warstwę dociskową z żwiru, płyt tarasowych albo substratu dachowego.
- Kluczowe są spadek i odwodnienie, bo nawet dobry układ warstw źle działa przy zastoinach wody.
- Ten system szczególnie dobrze sprawdza się na tarasach, dachach zielonych i stropodachach użytkowych.
- Najczęstsze błędy dotyczą złej kompatybilności materiałów, zbyt lekkiego balastu i niedopracowanych detali przy krawędziach.
Na czym polega odwrócony układ warstw
W praktyce nie odwraca się samego dachu, tylko kolejność warstw technicznych. W układzie tradycyjnym hydroizolacja leży nad termoizolacją, a w układzie odwróconym jest odwrotnie: to izolacja termiczna przykrywa warstwę wodoszczelną i przejmuje rolę jej ochrony. Dzięki temu membrana lub papa nie dostaje po głowie od słońca, mrozu i codziennej eksploatacji.Ja patrzę na ten system przede wszystkim przez pryzmat trwałości hydroizolacji. Jeśli dach ma być użytkowany, obciążany lub zazieleniony, taki układ często daje więcej spokoju niż klasyczne rozwiązanie, ale wymaga większej dyscypliny projektowej. Nie wybacza skrótów przy odpływie wody, przy attykach ani przy doborze materiałów.
| Cecha | Układ tradycyjny | Układ odwrócony |
|---|---|---|
| Położenie hydroizolacji | Na wierzchu układu | Pod termoizolacją |
| Ochrona przed UV i uszkodzeniami | Ograniczona, hydroizolacja jest bardziej wystawiona na warunki zewnętrzne | Wysoka, bo hydroizolację osłaniają kolejne warstwy |
| Typowe zastosowanie | Dachy standardowe i mniej obciążone | Tarasy, dachy zielone, dachy balastowe, stropodachy użytkowe |
| Wymagania materiałowe | Mniej restrykcyjne wobec termoizolacji | Wymagany materiał odporny na wilgoć i obciążenia, najczęściej XPS |
| Wrażliwość na detale | Średnia | Wysoka, szczególnie przy odwodnieniu i krawędziach |
Skoro wiadomo już, po co odwraca się kolejność warstw, trzeba rozebrać cały układ na części pierwsze. To właśnie kolejność od dołu do góry decyduje o tym, czy dach będzie suchy i stabilny przez lata, czy zacznie sprawiać problemy po pierwszym mocniejszym sezonie.
Warstwy dachu od dołu do góry
W odwróconym układzie najważniejsze jest to, że każda warstwa ma konkretną funkcję, a nie tylko „wypełnia miejsce”. Jeżeli któraś z nich jest źle dobrana, całość traci sens. Poniżej rozpisuję typowy układ w kolejności od konstrukcji nośnej aż do warstwy użytkowej lub balastowej.
| Warstwa | Po co ją się robi | Typowe materiały | Na co zwrócić uwagę |
|---|---|---|---|
| Konstrukcja nośna i spadek | Przenosi obciążenia i kieruje wodę do wpustów | Beton, stropodach, warstwy spadkowe | Równość, nośność, brak zastoisk |
| Hydroizolacja | Zapewnia szczelność całego dachu | Papa bitumiczna, membrany PVC, TPO, EPDM, systemy płynne | Ciągłość, zakłady, obróbki przy przejściach i attykach |
| Warstwa rozdzielająca lub ochronna | Zmniejsza ryzyko przetarcia i niepożądanego kontaktu materiałów | Włóknina, geotkanina, mata ochronna | Kompatybilność z konkretną hydroizolacją |
| Termoizolacja | Ociepla dach i chroni hydroizolację przed zmianami temperatury | Najczęściej XPS | Nasiąkliwość, wytrzymałość na ściskanie, grubość |
| Warstwa filtracyjna lub drenażowa | Porządkuje przepływ wody i zatrzymuje drobne frakcje | Geowłóknina, mata filtracyjna, mata drenażowa | Zakłady, drożność, odporność na wypłukiwanie drobin |
| Warstwa wierzchnia | Dociąża układ, chroni go i nadaje funkcję użytkową | Żwir płukany, płyty betonowe, substrat i roślinność | Ciężar, stabilność, serwisowanie, odporność na wiatr |

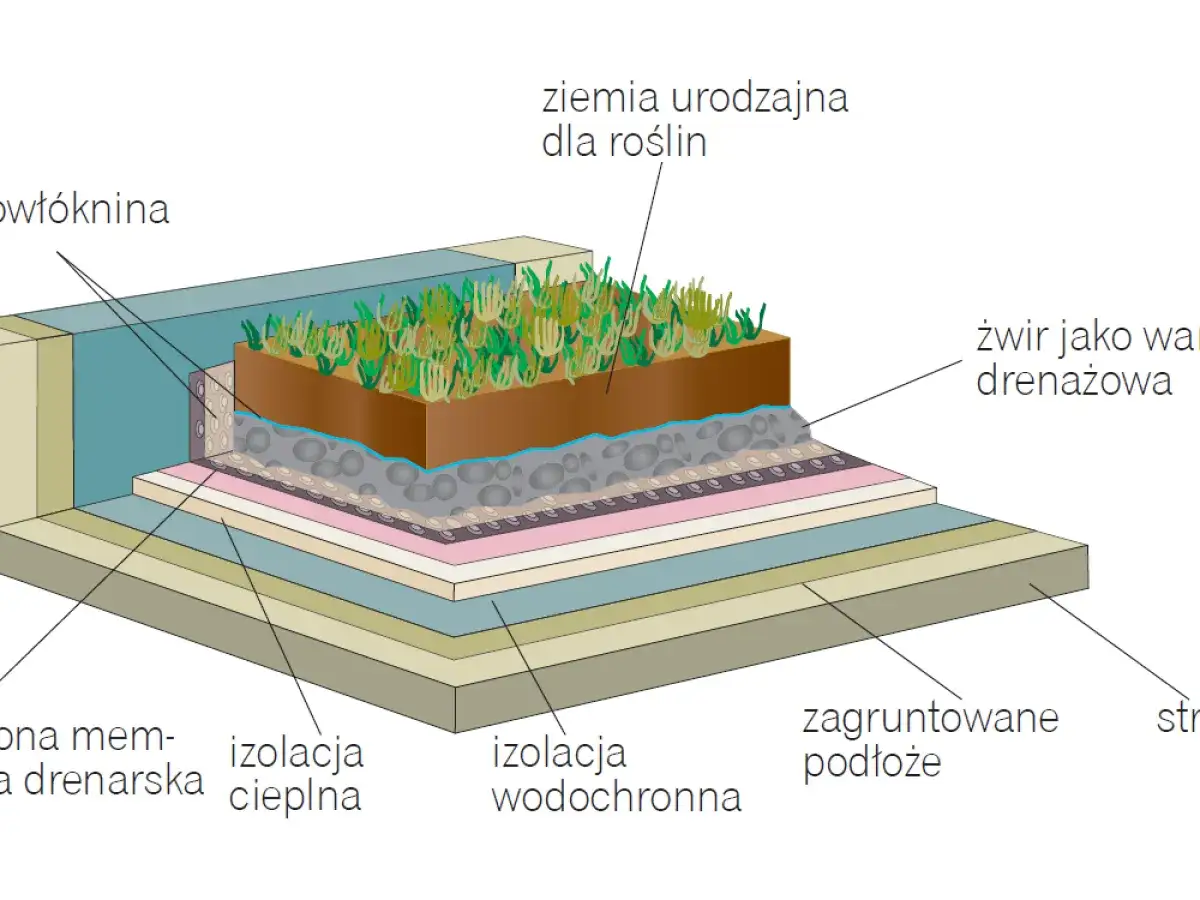

W konstrukcjach zielonych dochodzi jeszcze warstwa antykorzenna, a w tarasach trzeba pilnować elementów dystansowych pod płytami, żeby woda miała gdzie odpływać. To właśnie ten moment rozstrzyga, czy dach będzie wyłącznie „płaski”, czy naprawdę dobrze zaprojektowany. Dalej pokazuję, jak zmienia się układ w zależności od tego, co ma być na wierzchu.
Jak zmienia się układ przy żwirze, tarasie i zieleni
Ta sama konstrukcja bazowa może działać zupełnie inaczej w zależności od warstwy końcowej. Inaczej projektuję dach balastowy, inaczej taras użytkowy, a jeszcze inaczej dach zielony, bo każdy z tych wariantów inaczej obciąża strop, inaczej gospodaruje wodą i inaczej starzeje się w czasie.
| Wariant | Co jest na wierzchu | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Żwir balastowy | Żwir płukany, często w frakcji 20/40 mm | Prosty i relatywnie ekonomiczny sposób dociążenia warstw | Wymaga dobrego odwodnienia i kontroli przy krawędziach |
| Taras użytkowy | Płyty betonowe lub nawierzchnia na podkładkach | Wygodna eksploatacja i łatwy dostęp serwisowy | Większe wymagania wobec nośności i detali przy progach |
| Dach zielony ekstensywny | Substrat, drenaż, filtracja i roślinność | Retencja wody, lepsza ochrona hydroizolacji i lepszy mikroklimat | Większa masa i bardziej złożona pielęgnacja niż przy żwirze |
Przy dachu balastowym często spotyka się rozwiązanie, w którym warstwa kruszywa ma około 50 mm i współpracuje z geowłókniną, żeby drobiny nie wchodziły pod izolację. Z kolei przy strefach komunikacji pieszej sens mają płyty betonowe 600 x 600 x 50 mm na podporach, bo pozwalają odprowadzić wodę spod nawierzchni. W zielonym dachu najważniejsza staje się miąższość substratu: w ekstensywnych układach zwykle mieści się ona w przedziale 2-20 cm, a dodatkowe obciążenie bywa rzędu 50-170 kg/m2, zależnie od całego systemu.
Gdy wariant użytkowania jest już wybrany, dobór materiałów staje się znacznie prostszy, ale nadal łatwo tu popełnić kosztowny błąd. I właśnie dlatego kolejna sekcja nie jest teorią, tylko praktyczną listą tego, co faktycznie działa w takim dachu.
Jakie materiały wybrać, żeby system działał długo
XPS jako termoizolacja
W odwróconym układzie nie ma miejsca na przypadkowy materiał. Najczęściej wybieram XPS, bo ma zamkniętą strukturę komórkową, dobrze znosi wilgoć i zachowuje stabilność pod obciążeniem. To ważniejsze niż sama deklaracja „izolacyjności”, bo ta warstwa pracuje w warunkach dużo trudniejszych niż zwykłe ocieplenie pod dachem tradycyjnym.
W praktyce XPS jest najbezpieczniejszym wyborem tam, gdzie izolacja może okresowo mieć kontakt z wodą, śniegiem albo wilgotnym balastem. Inne płyty stosuje się tylko wtedy, gdy konkretny system i producent wyraźnie to dopuszczają.
Hydroizolacja i przekładki
Hydroizolacja musi być dobrana nie tylko pod względem szczelności, ale też kompatybilności z kolejnymi warstwami. Przy papie bitumicznej nie zawsze potrzebna jest dodatkowa przekładka między nią a izolacją, natomiast przy niektórych membranach jednowarstwowych zwykle stosuje się luźno ułożoną włókninę. Jej zadanie jest bardzo proste: chronić przed przetarciem i nie dopuścić do uszkodzenia hydroizolacji przez punktowy nacisk lub drobne cząstki.
Przeczytaj również: Plamy na kominie i smród - diagnoza i naprawa
Warstwa dociskowa i odwodnienie
Warstwa dociskowa nie służy wyłącznie do „dociążenia”. Ma też ustabilizować cały układ, ograniczyć podrywanie przez wiatr i zabezpieczyć przed degradacją materiałów pod wpływem UV. W dokumentacjach systemowych pojawiają się rozwiązania z żwirem płukanym 20/40 mm, a także z płytami betonowymi na podkładkach dystansowych. W zielonym dachu dochodzi drenaż, filtracja i substrat, więc obciążenie oraz serwis rosną bardzo szybko.
Najważniejsza zasada jest prosta: materiał musi pasować do funkcji dachu, a nie do tego, co zostało akurat na placu budowy. Gdy tego brakuje, pojawiają się błędy, które często wychodzą dopiero po pierwszej zimie albo po mocnym deszczu.
Najczęstsze błędy, które psują nawet dobry projekt
- Za słaba odporność termoizolacji na wilgoć - jeśli płyty nie są przeznaczone do takiego układu, dach traci parametry szybciej, niż widać to gołym okiem.
- Brak lub zła warstwa filtracyjna - drobne frakcje wchodzą pod izolację, blokują odpływ i zaczynają uszkadzać hydroizolację.
- Za lekki balast - wiatr potrafi podnieść albo przesunąć warstwę wierzchnią, szczególnie przy narożach i krawędziach.
- Zastoiny wody - jeśli spadek nie prowadzi pewnie do wpustów, izolacja pracuje w warunkach, których nie lubi żaden system.
- Niedopracowane połączenie z elewacją i attyką - to właśnie tam najczęściej pojawia się podciekanie i mostek termiczny.
- Mieszanie komponentów z różnych systemów bez sprawdzenia zgodności - wygląda niewinnie, ale w praktyce najczęściej rodzi problemy z trwałością.
Najgorszy błąd to przekonanie, że dach odwrócony „sam się obroni”, bo ma więcej warstw. Jest odwrotnie: im więcej warstw, tym ważniejsza staje się kolejność i precyzja wykonania. Po błędach przychodzi więc czas na odbiór, a tam zwykle wychodzi, czy dach naprawdę działa, czy tylko dobrze wygląda na zdjęciach.
Co sprawdzić przed odbiorem i w pierwszym sezonie użytkowania
- Sprawdź, czy spadki prowadzą wodę do wpustów, a nie do lokalnych zagłębień.
- Upewnij się, że wpusty i przelewy odbierają wodę także spod warstwy wierzchniej.
- Zweryfikuj wysokość wyprowadzenia hydroizolacji przy attyce, ścianie i elementach wystających ponad połać.
- Oceń, czy warstwa dociskowa nie przesuwa się pod wpływem wiatru i czy nie odsłania krawędzi XPS.
- Sprawdź zakłady geowłókniny lub maty filtracyjnej, zwłaszcza w miejscach przejść i przy narożach.
- Zrób przegląd po pierwszym mocnym deszczu i po pierwszej zimie, bo wtedy najlepiej widać błędy odwodnienia.
W praktyce to właśnie odbiór odróżnia poprawny system od układu, który tylko wygląda na skończony. Jeśli woda znika szybko, krawędzie są szczelne, a warstwy nie pracują pod ruchem użytkowników, to znak, że projekt miał sens i został dobrze zamknięty. Najbardziej niedoceniane pozostają jednak detale przy attyce i odwodnieniu, dlatego domykam temat właśnie nimi.
Detale przy attyce i odwodnieniu, które naprawdę decydują o trwałości
Jeśli dach łączy się z elewacją, attyką albo wyjściem na taras, traktuję te miejsca jak osobny projekt w projekcie. To tam łatwo o podciekanie, mostki termiczne i uszkodzenia przy późniejszym serwisie. W dobrze zaprojektowanym układzie hydroizolacja jest wyprowadzona wysoko, a obróbki blacharskie i krawędzie warstwy wierzchniej nie blokują spływu wody.
- Przy krawędziach trzeba zostawić zapas wysokości na hydroizolację, balast i obróbkę przyścienną.
- Naroża i strefy brzegowe wymagają większej uwagi, bo tam wiatr działa najmocniej.
- Wpusty powinny odbierać wodę zarówno z powierzchni warstwy wierzchniej, jak i spod izolacji, jeśli system tak to przewiduje.
- Przy przejściach przez dach warto od razu zaplanować serwis, żeby później nie demontować połowy wykończenia.
Jeżeli miałbym wskazać jedno miejsce, w którym najlepiej widać jakość wykonania, to są nim właśnie attyki, naroża i wpusty przy styku z elewacją. To tam odwrócony układ warstw albo działa bezproblemowo przez lata, albo zaczyna przeciekać przy pierwszym większym obciążeniu wodą. Dlatego przy takim dachu nie szukałbym skrótów w materiałach, tylko w dopracowanym projekcie i starannym montażu.
