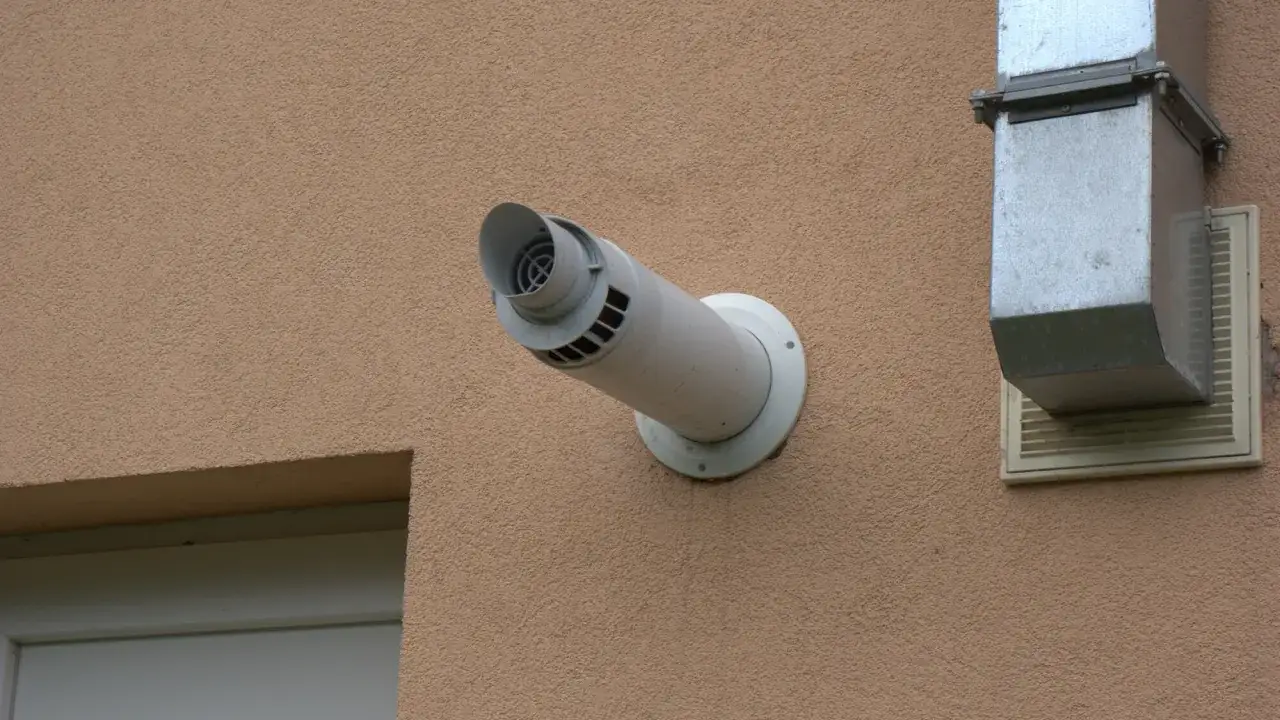

Przy bocznym wyprowadzeniu spalin najważniejsze nie jest samo przebicie ściany, tylko to, co dzieje się dalej: z tynkiem, oknami, narożnikami i detalami elewacji. Wyrzut boczny spalin przez ścianę a elewacja to temat, w którym trzeba połączyć przepisy, zdrowy rozsądek i porządny detal wykonawczy, bo jeden źle ustawiony wylot potrafi zostawić zacieki, zabrudzić fasadę albo stworzyć problem z odbiorem instalacji. Poniżej rozkładam to na praktyczne części: kiedy takie rozwiązanie jest dopuszczalne, jak wpływa na fasadę i co zrobić, żeby nie poprawiać ściany po pierwszym sezonie grzewczym.
Najważniejsze zasady w skrócie
- Boczny wyrzut spalin dotyczy przede wszystkim urządzeń gazowych z zamkniętą komorą spalania, najczęściej kotłów kondensacyjnych.
- W domach jednorodzinnych wolno stojących dopuszcza się urządzenia do 21 kW, a w pozostałych budynkach mieszkalnych do 5 kW.
- Wylot powinien być ustawiony tak, by nie kierować spalin na okna, drzwi, balkon, taras ani miejsca rekreacyjne.
- Najczęstsze szkody na elewacji wynikają nie z samej idei wyrzutu, tylko z błędnego miejsca wylotu, złego spadku przewodu i słabego uszczelnienia przejścia przez ścianę.
- Przy dobrze wykonanym układzie kondensat wraca do kotła, a fasada nie powinna cierpieć; problem zaczyna się wtedy, gdy instalacja pracuje wbrew instrukcji producenta.
- Jeśli budynek ma delikatną, drogą albo mocno widoczną elewację, wyrzut przez dach często bywa bezpieczniejszy dla estetyki całej bryły.
Kiedy boczny wyrzut przez ścianę jest dopuszczalny
W polskich przepisach nie ma pełnej swobody w tym zakresie. Dopuszczenie dotyczy przede wszystkim indywidualnych przewodów powietrzno-spalinowych albo oddzielnych przewodów powietrznych i spalinowych od urządzeń gazowych z zamkniętą komorą spalania. W praktyce chodzi więc o układy, które pobierają powietrze z zewnątrz i odprowadzają spaliny w sposób kontrolowany, a nie o przypadkowe „wyrzucenie rury” przez ścianę.
Najprościej patrzeć na to przez trzy pytania: jaka jest moc urządzenia, jaki to budynek i gdzie dokładnie kończy się przewód. W domu jednorodzinnym wolno stojącym limit wynosi 21 kW, a w pozostałych budynkach mieszkalnych 5 kW. Wyloty dla tej drugiej grupy powinny znajdować się wyżej niż 2,5 m nad terenem, a niżej tylko wyjątkowo, przy spełnieniu dodatkowego warunku dotyczącego braku placu zabaw lub innej strefy rekreacyjnej w promieniu 8 m. Między samymi wylotami obowiązuje też odstęp co najmniej 3 m, a od najbliższej krawędzi okien otwieranych i ryzalitów przesłaniających minimum 0,5 m.
| Typ budynku | Co jest dopuszczalne | Najważniejszy warunek |
|---|---|---|
| Dom jednorodzinny wolno stojący, zagrodowy, rekreacji indywidualnej | Wyrzut przez ścianę dla urządzenia do 21 kW | Trzeba zachować zasady producenta i bezpieczne oddalenie od otworów w elewacji |
| Pozostałe budynki mieszkalne | Wyrzut przez ścianę dla urządzenia do 5 kW | Wylot powyżej 2,5 m nad terenem, z wyjątkami określonymi w przepisach |
| Budynki produkcyjne, magazynowe, hale sportowe i widowiskowe | Brak ograniczenia mocy w tym wariancie | Ściana musi być oddalona co najmniej 8 m od granicy działki i 12 m od ściany innego budynku z oknami, a wylot ma być wyżej niż 3 m nad terenem |
To oznacza, że decyzja nie zależy wyłącznie od typu kotła. Liczy się też kontekst budynku, sąsiedztwo okien oraz to, czy wylot nie zrobi problemu tam, gdzie mieszkańcy naprawdę z niego korzystają. I właśnie dlatego następna rzecz, którą trzeba rozumieć, to wpływ na samą elewację.
Jak taki wylot wpływa na elewację
Najbardziej widać to na jasnych, porowatych i chłonnych wykończeniach. Z mojego punktu widzenia najszybciej „zapisują” się tynki akrylowe, jasne farby elewacyjne i powierzchnie o drobnej fakturze, bo nawet niewielka ilość wilgoci, sadzy albo osadu daje na nich ciemniejszy ślad. Klinkier, ceramika i dobrze dobrane okładziny są zwykle bardziej odporne wizualnie, ale i one nie są całkowicie obojętne na źle ustawiony wylot.
W praktyce problemem bywają trzy rzeczy:

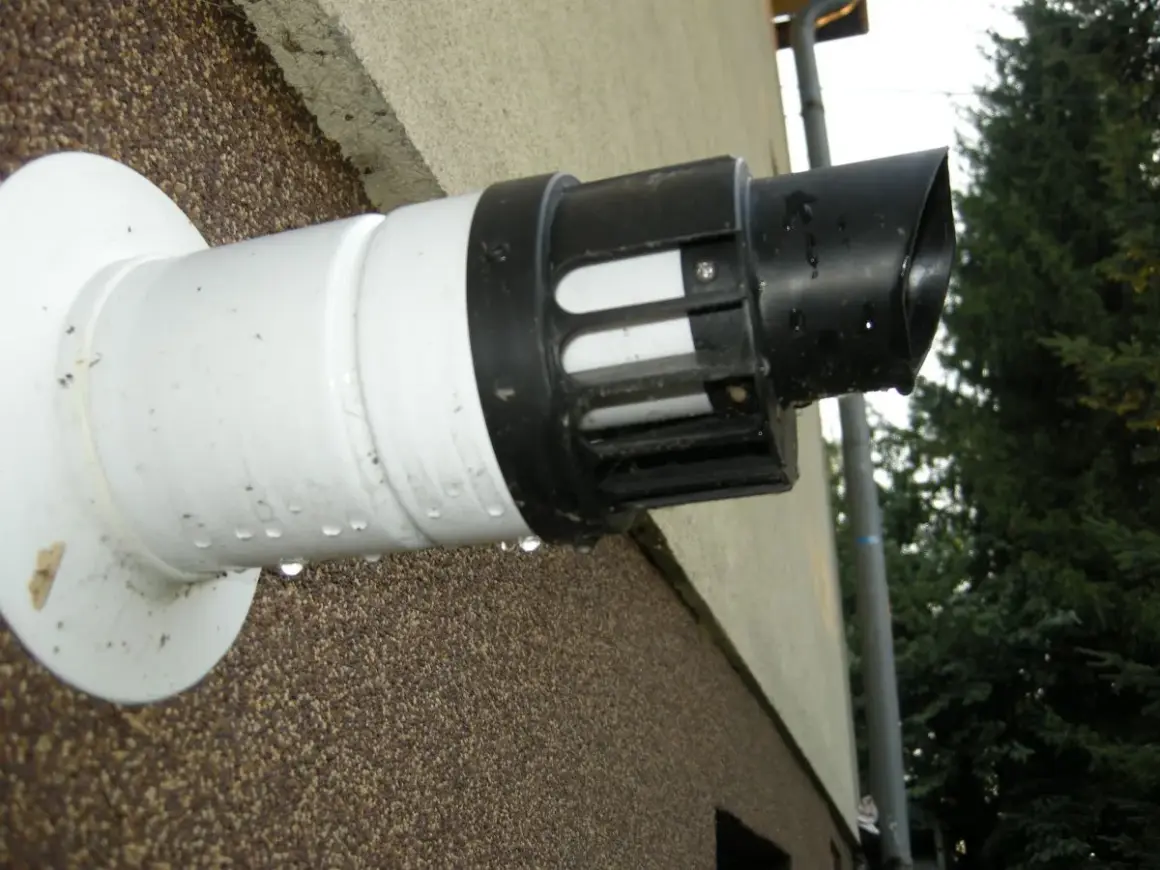

- zacieki z kondensatu albo wilgoci skraplającej się na chłodnej powierzchni,
- przebarwienia od spalin, zwłaszcza gdy wylot pracuje zbyt blisko ściany, wnęki lub gzymsu,
- lokalne zawilgocenie, które z czasem osłabia tynk, farbę albo fugę.
Tu ważna uwaga: w nowoczesnych kotłach kondensacyjnych instalacja jest projektowana tak, by skropliny wracały do urządzenia i do odprowadzenia kondensatu, a nie spływały po elewacji. Jeśli przewód ma prawidłowy spadek i jest szczelny, ryzyko niszczenia fasady wyraźnie spada. Kiedy natomiast ktoś montuje układ na skróty, bez kontroli nachylenia i bez dobrego uszczelnienia przejścia przez ścianę, ślady na fasadzie pojawiają się bardzo szybko.
Warto też pamiętać o warunkach mikroklimatycznych. Wylot skierowany na północ, pod okapem albo w miejscu, gdzie zimą długo stoi wilgoć, częściej brudzi elewację niż rozwiązanie umieszczone w przewiewnym i otwartym fragmencie ściany. To prowadzi już prosto do pytania, jak taki układ zaprojektować, żeby nie robić sobie problemu od pierwszego dnia.
Jak zaprojektować przejście przez ścianę, żeby nie niszczyć fasady
Ja w takim projekcie zaczynam od jednej zasady: nie wybieram miejsca wylotu pod instalację, tylko pod cały budynek. Liczy się nie tylko kocioł, ale też okno, parapet, taras, wejście, balkon, narożnik i sposób wykończenia ściany. Dobry punkt na elewacji to taki, przy którym spaliny nie będą zawracały po ścianie ani trafiały w strefę, z której ludzie korzystają na co dzień.
Praktycznie warto pilnować kilku rzeczy:
- Dobierz miejsce zgodne z instrukcją urządzenia i przepisami, a nie tylko z wygodą wykonawcy.
- Zachowaj spadek przewodu w stronę kotła, bo inaczej kondensat zacznie pracować przeciwko elewacji i uszczelnieniom.
- Zabezpiecz przejście przez ocieplenie, żeby nie zrobić mostka termicznego i punktu kondensacji w warstwie ściany.
- Użyj właściwej rozety, tulei i uszczelnienia, bo to właśnie połączenie ściana-przewód najczęściej zdradza słabe wykonanie.
- Zostaw dostęp serwisowy, bo późniejsza kontrola i czyszczenie są znacznie prostsze, gdy nie trzeba rozbierać połowy fasady.
W dokumentacjach producentów układów powietrzno-spalinowych bardzo często pojawia się też wymóg spadku rzędu 3° w kierunku urządzenia. To drobiazg, który na budowie bywa lekceważony, a potem decyduje o tym, czy skropliny wracają tam, gdzie powinny, czy zaczynają szukać najłatwiejszej drogi na zewnątrz. Podobnie ważne jest to, by nie prowadzić wylotu w miejscu osłoniętym przez niski gzyms albo głęboki wnękowy detal elewacji.
Jeśli dom ma rozbudowaną fasadę z balkonami, markizami, daszkami lub dekoracyjną okładziną, dokładnie tam trzeba przewidzieć strefę opływu spalin. Dobrze zaplanowany wylot nie powinien „pracować” na elewację, tylko ją omijać. Gdy tego nie da się osiągnąć, zaczyna się robić sensowna przewaga dla wariantu prowadzonego przez dach.
Najczęstsze błędy, które kończą się poprawką po pierwszym sezonie
Najwięcej problemów widzę wtedy, gdy montaż traktuje się jak formalność. Technicznie wszystko może wyglądać poprawnie na zdjęciu z dnia odbioru, ale po kilku miesiącach wychodzą błędy, które trudno później odkręcić bez naruszania elewacji. Najgorsze jest to, że część z nich nie daje od razu wyraźnych objawów.
| Błąd | Co dzieje się z elewacją | Jak temu zapobiec |
|---|---|---|
| Wylot zbyt blisko okna lub drzwi | Zapach spalin, zabrudzenia i ryzyko nawiewania do środka | Sprawdzić odstępy przed wykończeniem fasady |
| Montowanie pod balkonem albo w głębokiej wnęce | Szybsze osiadanie osadów i zawilgocenie spodniej części detalu | Unikać strefy osłoniętej, gdzie spaliny nie mają swobodnego odejścia |
| Brak spadku do kotła | Kondensat może pracować na uszczelki i zostawiać zacieki | Kontrolować nachylenie przewodu już na etapie montażu |
| Źle uszczelnione przejście przez ocieplenie | Punktowe zawilgocenie i pęknięcia przy otworze | Zastosować właściwe tuleje, obróbkę i szczelne połączenie warstw |
| Ignorowanie warunków producenta kotła | Układ może działać niezgodnie z założeniem, a fasada dostaje pośrednio | Sprawdzić DTR urządzenia przed wbiciem pierwszego kołka |
W praktyce najdroższe nie są same poprawki instalacji, tylko odtworzenie elewacji po błędnym montażu. Zdarza się, że inwestor oszczędza na projekcie albo konsultacji, a później wydaje więcej na naprawę tynku, docieplenia i malowanie niż kosztowałby spokojny, poprawny montaż od początku. To właśnie dlatego warto rozważyć, czy w danym domu nie lepiej od razu wybrać wyrzut przez dach.
Kiedy wyrzut przez dach będzie rozsądniejszy niż przez ścianę
Nie każda inwestycja powinna kończyć się wylotem na elewacji. Jeśli dom ma bardzo reprezentacyjną fasadę, dużo przeszkleń, taras przy tej samej ścianie albo elewację z materiałów trudnych do czyszczenia, prowadzenie spalin przez dach często daje spokojniejszy efekt wizualny. Znika problem widocznej końcówki przewodu na ścianie, a sama fasada jest mniej narażona na lokalne zabrudzenia.
| Kryterium | Wyrzut przez ścianę | Wyrzut przez dach |
|---|---|---|
| Wpływ na elewację | Większy, bo wylot jest widoczny i blisko tynku | Mniejszy, fasada pozostaje spokojniejsza wizualnie |
| Zakres prac | Zwykle mniej inwazyjny | Najczęściej bardziej rozbudowany i zależny od dachu |
| Estetyka | Trzeba dobrze dobrać miejsce, żeby nie psuć bryły | Łatwiej ukryć instalację w skali całego budynku |
| Ryzyko zabrudzeń | Wyższe przy złym usytuowaniu | Zwykle niższe na elewacji, ale trzeba pilnować detali dachowych |
| Kiedy ma sens | Gdy budynek i przepisy pozwalają, a fasada ma prosty układ | Gdy elewacja jest reprezentacyjna albo ma dużo otworów i załamań |
Ja traktuję to tak: jeśli przez ścianę da się zrobić układ poprawny, trwały i niewidoczny, nie ma sensu sztucznie komplikować projektu. Ale jeśli wylot ma wisieć nad tarasem, przy oknie sypialni albo w środku rozbudowanej dekoracyjnej fasady, dach zwykle daje mniej ryzyka w długim okresie. To już nie jest kwestia „czy się da”, tylko „co będzie lepsze po pięciu sezonach grzewczych”.
Co sprawdzić przed montażem, żeby nie wracać do elewacji po sezonie grzewczym
Przed zamówieniem wykonawcy sprawdzam zawsze cztery rzeczy: dokumentację kotła, układ ściany, warunki otoczenia i możliwość serwisu. Dopiero gdy te elementy się zgadzają, da się sensownie ocenić, czy boczny wyrzut ma sens, czy tylko skraca drogę o kilka metrów, ale dokłada problemów na lata.
- Instrukcja urządzenia - nie każde rozwiązanie dopuszcza ten sam typ wyprowadzenia i tę samą długość przewodu.
- Układ elewacji - okna, drzwi, balkony, wnęki i gzymsy potrafią zmienić dobry pomysł w słaby detal.
- Rodzaj wykończenia - im delikatniejsza i jaśniejsza fasada, tym większe znaczenie ma miejsce wylotu.
- Odprowadzanie skroplin - bez tego nawet najlepsza fasada może dostać po czasie wilgocią i zaciekami.
- Dostęp do przeglądu - instalacja, do której nikt nie ma wygodnego dostępu, szybciej zaczyna sprawiać kłopoty.
Jeżeli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią nie sam wybór kotła, tylko dokładne ustawienie punktu wyjścia na ścianie. Dobrze zaprojektowany boczny wyrzut nie musi niszczyć elewacji ani psuć wyglądu domu. Źle poprowadzony potrafi natomiast przez lata przypominać, że przy montażu zabrakło jednego spokojnego sprawdzenia przepisów, detalu i spadku przewodu.
