Zawór ATV to element, który porządkuje temperaturę w obiegu grzewczym i pomaga utrzymać źródło ciepła w bezpiecznych warunkach pracy. W praktyce chodzi o prostą, ale bardzo ważną rzecz: ochronę kotła lub pompy ciepła przed zbyt zimnym albo zbyt gorącym powrotem. Poniżej wyjaśniam, jak to działa, gdzie taki zawór ma sens, jakie nastawy spotyka się najczęściej i które błędy montażowe najczęściej psują efekt.
Najważniejsze informacje o pracy zaworu ATV
- Zawór ATV działa automatycznie i reaguje na temperaturę medium, a nie na ręczną regulację w trakcie pracy.
- Najczęściej spotyka się go w instalacjach z kotłami na paliwo stałe i w układach z pompą ciepła z buforem.
- Jego główne zadanie to utrzymanie właściwej temperatury powrotu i ograniczenie ryzyka korozji niskotemperaturowej.
- W praktyce pracuje przez mieszanie albo rozdzielanie strumieni wody w krótkim obiegu.
- Do instalacji wod-kan i gazu zwykle nie jest właściwym wyborem, bo dotyczą ich inne typy armatury.
- Poprawny montaż na powrocie i filtracja zanieczyszczeń mają większe znaczenie niż sam model zaworu.
Czym jest zawór ATV i po co się go montuje

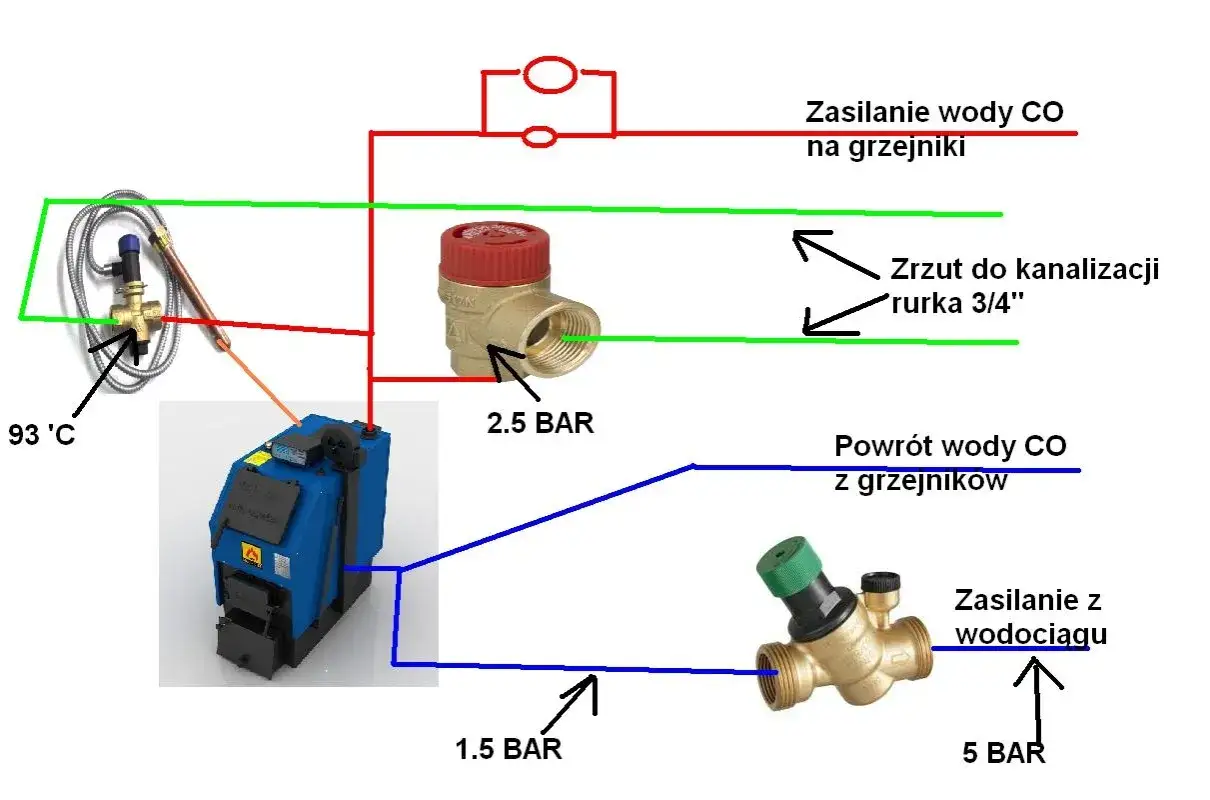

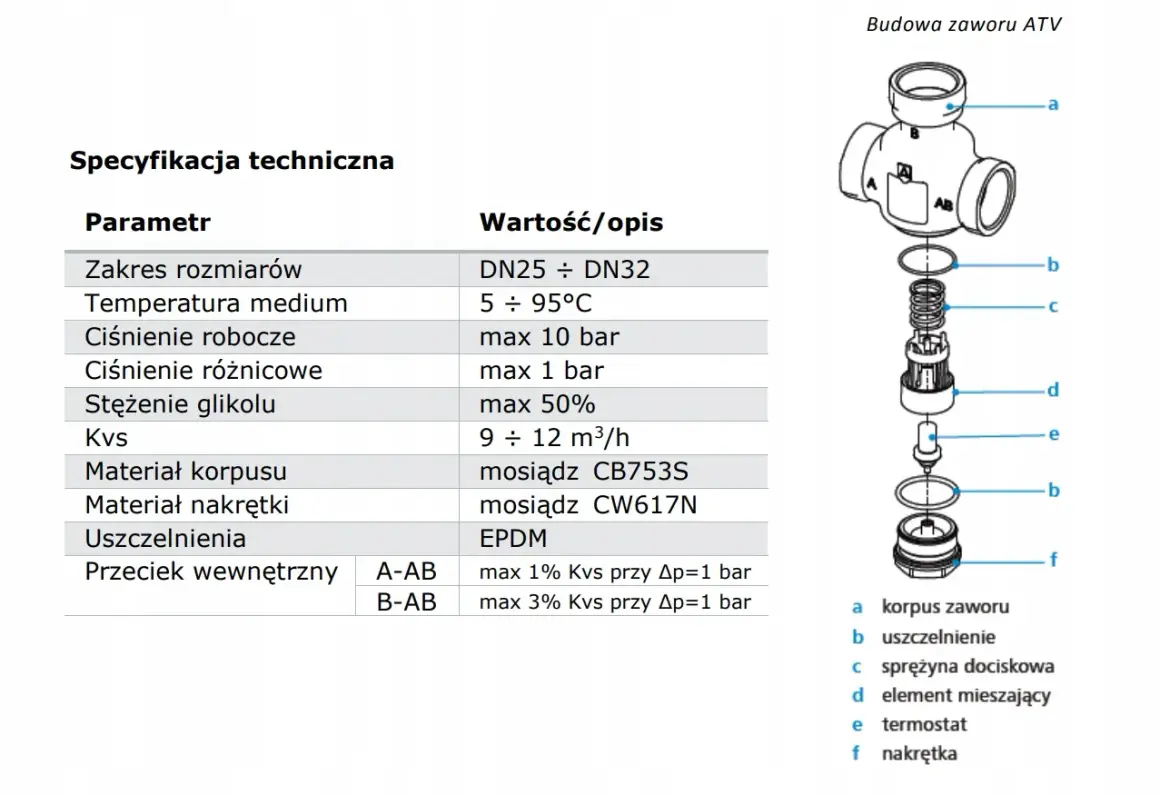

Ja traktuję zawór ATV przede wszystkim jako automatyczny zawór temperaturowy z wkładką termostatyczną. Nie jest to zwykły zawór odcinający ani ręczny mieszacz, tylko armatura, która sama reaguje na temperaturę medium i utrzymuje ją w zadanym zakresie. Dzięki temu instalacja nie pracuje na przypadkowo zimnym powrocie, a źródło ciepła szybciej dochodzi do stabilnych warunków.
Najczęściej chodzi o dwie sytuacje: ochronę kotła na paliwo stałe przed korozją niskotemperaturową oraz zabezpieczenie pompy ciepła przed zbyt wysoką temperaturą powrotu. W pierwszym przypadku zawór dba o to, żeby na wymiennik nie wracała woda zbyt chłodna. W drugim ogranicza wpływ zbyt gorącego bufora lub dodatkowego źródła ciepła na delikatniejsze elementy układu.
| Funkcja zaworu | Co robi w instalacji | Dlaczego to ważne |
|---|---|---|
| Mieszanie na powrocie | Domiesza ciepły strumień z krótkiego obiegu do chłodniejszego powrotu | Pomaga utrzymać bezpieczną temperaturę dla kotła |
| Rozdzielanie strumienia | Kieruje medium raz na instalację, raz na bypass | Ułatwia szybkie wygrzanie źródła ciepła po rozruchu |
| Stabilizacja pracy pompy ciepła | Ogranicza wpływ zbyt gorącego powrotu | Chroni elementy wewnętrzne i poprawia warunki pracy układu |
Najkrócej mówiąc: zawór ATV nie służy do „regulacji dla regulacji”, tylko do utrzymania takiej temperatury, która ma sens dla konkretnego źródła ciepła. To prowadzi wprost do pytania, jak dokładnie pracuje w czasie rozruchu i późniejszej eksploatacji.
Jak działa zawór ATV w praktyce podczas rozruchu
Zasada działania zaworu ATV opiera się na reakcji wkładki termostatycznej na temperaturę medium. W środku nie ma żadnej „magii”, tylko mechanizm, który przesuwa element mieszający i zmienia udział poszczególnych strumieni. W uproszczeniu zawór pilnuje, żeby przez pewien czas pracował krótki obieg, a dopiero potem dopuszczał coraz więcej wody z instalacji.
W modelach o temperaturze znamionowej 55°C bardzo często widać prosty schemat pracy: przy rozruchu zawór utrzymuje obieg lokalny, potem zaczyna się stopniowo otwierać, a po przekroczeniu wyższej temperatury domyka bypass. W praktyce oznacza to, że otwarcie zaczyna się zwykle około 5°C poniżej wartości znamionowej, a pełniejsze przejście na instalację następuje po osiągnięciu około 5°C powyżej tej nastawy. To nie jest sztywny przepis dla każdego modelu, ale dobry punkt odniesienia do zrozumienia mechanizmu.
| Etap pracy | Co robi zawór | Efekt dla instalacji |
|---|---|---|
| Zimny start | Wspiera krótki obieg i ogranicza wysyłanie zimnego medium dalej | Źródło ciepła szybciej się wygrzewa |
| Temperatura rośnie | Wkładka termostatyczna zaczyna otwierać drogę do instalacji | Powrót stopniowo się stabilizuje |
| Praca ustalona | Miesza strumienie, żeby utrzymać temperaturę w zadanym zakresie | Kocioł pracuje w korzystniejszych warunkach |
| Temperatura wysoka | Przestawia przepływ tak, by bypass był mniej aktywny | Więcej energii trafia do instalacji |
Warto zapamiętać jedną rzecz: temperatura znamionowa nie jest pokrętłem do codziennego kręcenia. To stała wartość, dobrana do konkretnego układu. I właśnie dlatego tak ważne jest, żeby odróżnić instalacje, w których ATV naprawdę pracuje dobrze, od tych, gdzie lepiej zastosować inną armaturę.
Gdzie ATV ma sens, a gdzie lepiej wybrać inną armaturę
W budynku najczęściej spotykam ATV w kotłowni, a nie przy klasycznych pionach wodociągowych czy przyłączu gazowym. To ważne rozróżnienie, bo sama nazwa może brzmieć „uniwersalnie”, ale zastosowanie już takie nie jest. Do wody użytkowej i gazu używa się innych zaworów, z innymi zadaniami i dopuszczeniami.
| Instalacja | Czy ATV ma sens | Co zwykle stosuję zamiast niego lub obok niego |
|---|---|---|
| Kocioł na paliwo stałe | Tak | Zawór ATV na powrocie, często z separatorem zanieczyszczeń |
| Pompa ciepła z buforem | Tak, jeśli układ tego wymaga | ATV dobrany do maksymalnej temperatury medium i schematu producenta |
| Instalacja wod-kan | Zwykle nie jako główny element | Armatura do CWU, zawory mieszające do ochrony przed oparzeniem, zawory zwrotne |
| Instalacja gazowa | Nie | Armatura przeznaczona i certyfikowana do gazu |
Jeżeli mówimy o wod-kan, to w praktyce częściej potrzebny jest zawór mieszający do ciepłej wody użytkowej, a nie ATV. Przy gazie temat jest jeszcze prostszy: tam nie ma miejsca na przypadkowe zamienniki, bo liczą się wyłącznie elementy przewidziane do danego medium. To prowadzi do następnego kroku, czyli doboru właściwej nastawy i parametrów samego zaworu.
Jak dobrać temperaturę znamionową i parametry
Wybór nie powinien zaczynać się od pytania „jaki model jest popularny”, tylko od tego, jakiej temperatury wymaga źródło ciepła. W domowych kotłowniach najczęściej spotyka się nastawy 50, 55 i 60°C. Przy kotłach zgazowujących drewno często pojawia się też wariant 72°C, bo ten typ źródła pracuje w nieco innym reżimie temperaturowym.
Ja zawsze patrzę na trzy rzeczy: minimalną temperaturę powrotu wskazaną przez producenta urządzenia, dopuszczalną temperaturę medium oraz to, czy instalacja ma bufor albo inne źródło ciepła. Jeśli zawór ma pracować przy pompie ciepła, temperatura znamionowa nie może być wyższa niż maksymalna dopuszczalna temperatura medium dla tej pompy. Jeśli ma chronić kocioł stałopalny, nie może być niższa niż wymagane minimum powrotu.
| Parametr | Na co patrzeć | Dlaczego to ma znaczenie |
|---|---|---|
| Temperatura znamionowa | 50, 55, 60°C, a przy zgazowaniu drewna także 72°C | Decyduje o tym, kiedy zawór zacznie reagować |
| Maksymalna temperatura pracy | W wielu modelach do 95°C | Chroni armaturę przed przegrzaniem |
| Maksymalne ciśnienie pracy | W domowych modelach często do 10 bar | Wpływa na bezpieczeństwo całego układu |
| Różnica ciśnień | Praktycznie liczy się też granica około 1 bar | Za duża różnica pogarsza stabilność przepływu |
| Medium | Najczęściej woda lub woda z glikolem do 50% | Nie każdy zawór nadaje się do każdego płynu |
W praktyce nie kupuję ATV „na oko”. Najgorszy błąd to dobrać zawór po samym DN, a potem dziwić się, że układ nie trzyma temperatury albo pracuje skokowo. O wiele lepiej poświęcić chwilę na dobór niż później szukać przyczyny w hydraulice całej kotłowni.
Skoro dobór już uporządkowaliśmy, zostaje ostatni obszar, który najczęściej decyduje o sukcesie albo porażce: montaż i typowe błędy wykonawcze.
Najczęstsze błędy montażowe, które psują efekt
W przypadku ATV bardzo często problem nie leży w samym zaworze, tylko w tym, jak go wpięto do instalacji. To ważna uwaga, bo przy nieprawidłowym montażu nawet dobry model będzie sprawiał wrażenie „zepsutego”. Z mojego punktu widzenia to jeden z tych elementów, które nie wybaczają przypadkowego wykonania.
- Montaż na zasilaniu zamiast na powrocie. Wtedy zawór pracuje w innym schemacie niż zakładany i nie kontroluje temperatury wracającej do źródła ciepła.
- Zła lokalizacja pompy kotłowej. Jeśli pompa jest wstawiona w niewłaściwym miejscu względem króćców zaworu, wkładka termostatyczna może reagować nierówno.
- Brak separatora zanieczyszczeń. Osady, magnetyt i kamień kotłowy potrafią po cichu zniszczyć stabilność pracy zaworu.
- Wpięcie dużego zasobnika ciepłej wody w krótki obieg. Przy większych pojemnościach wydłuża się kontakt zimnego medium z kotłem, a to zwiększa ryzyko problemów.
- Za mała temperatura na rozruchu. Zdarza się, że użytkownik uznaje zawór za wadliwy, a tymczasem źródło ciepła jeszcze nie osiągnęło warunków potrzebnych do poprawnej pracy ATV.
Jeśli mam wskazać jeden błąd, który pojawia się najczęściej, to jest nim montaż „w niewłaściwą stronę” albo w złym punkcie obiegu. Potem dołożone są kolejne komplikacje: za mały przepływ, brudna instalacja, zbyt niska temperatura rozruchu i wrażenie, że armatura nie działa. W praktyce zawór tylko pokazuje słabe miejsca całego układu.
Co sprawdzić przed montażem w domowej kotłowni
Przed zakupem i montażem zawsze robię szybki przegląd kilku punktów. To oszczędza czas, pieniądze i późniejsze poprawki. Jeśli instalacja ma działać bez nerwów przez lata, zawór trzeba dobrać i wpiąć do realnego układu, a nie do schematu z opakowania.
- Czy zawór będzie pracował na powrocie, a nie przypadkowo na zasilaniu.
- Czy temperatura znamionowa pasuje do kotła albo pompy ciepła.
- Czy instalacja mieści się w dopuszczalnym zakresie temperatury, ciśnienia i rodzaju medium.
- Czy przed zaworem jest filtr albo separator magnetyczny.
- Czy pompa kotłowa i bypass są wpięte zgodnie ze schematem obiegu.
- Czy ATV w ogóle jest tu właściwym rozwiązaniem, a nie tylko podobnie brzmiącą nazwą do innej armatury.
Jeżeli układ dotyczy wyłącznie CWU albo gazu, sięgam po inną armaturę: do wody użytkowej zawór mieszający przeznaczony do tego medium, a do gazu elementy z odpowiednim dopuszczeniem. W kotłowni na paliwo stałe albo w instalacji z pompą ciepła ATV pozostaje prostym i skutecznym rozwiązaniem, ale tylko wtedy, gdy pasuje do hydrauliki całego systemu.
