W instalacjach wodno-kanalizacyjnych i gazowych o niezawodności bardzo często decyduje jeden, pozornie prosty element: zawór kulowy. Budowa zaworu kulowego jest nieskomplikowana, ale to właśnie detale korpusu, kuli, trzpienia i uszczelnień przesądzają o szczelności, trwałości i wygodzie obsługi. Poniżej pokazuję, z czego taki zawór się składa, jak działa i czym różni się wersja do wody od modelu do gazu.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem zaworu kulowego
- Zawór otwiera i zamyka przepływ po obrocie dźwigni o 90°.
- Najważniejsze elementy to korpus, kula, trzpień, gniazda uszczelniające i dźwignia.
- Do wody i gazu dobiera się inne wykonanie, nawet jeśli gwint wygląda tak samo.
- Standardowy zawór kulowy służy do odcinania, a nie do precyzyjnej regulacji przepływu.
- Przy gazie trzeba sprawdzić normę, oznaczenia i dopuszczony zakres pracy, nie tylko rozmiar.
- Najwięcej problemów powodują błędny montaż, zbyt mocne dokręcanie i złe dopasowanie do medium.

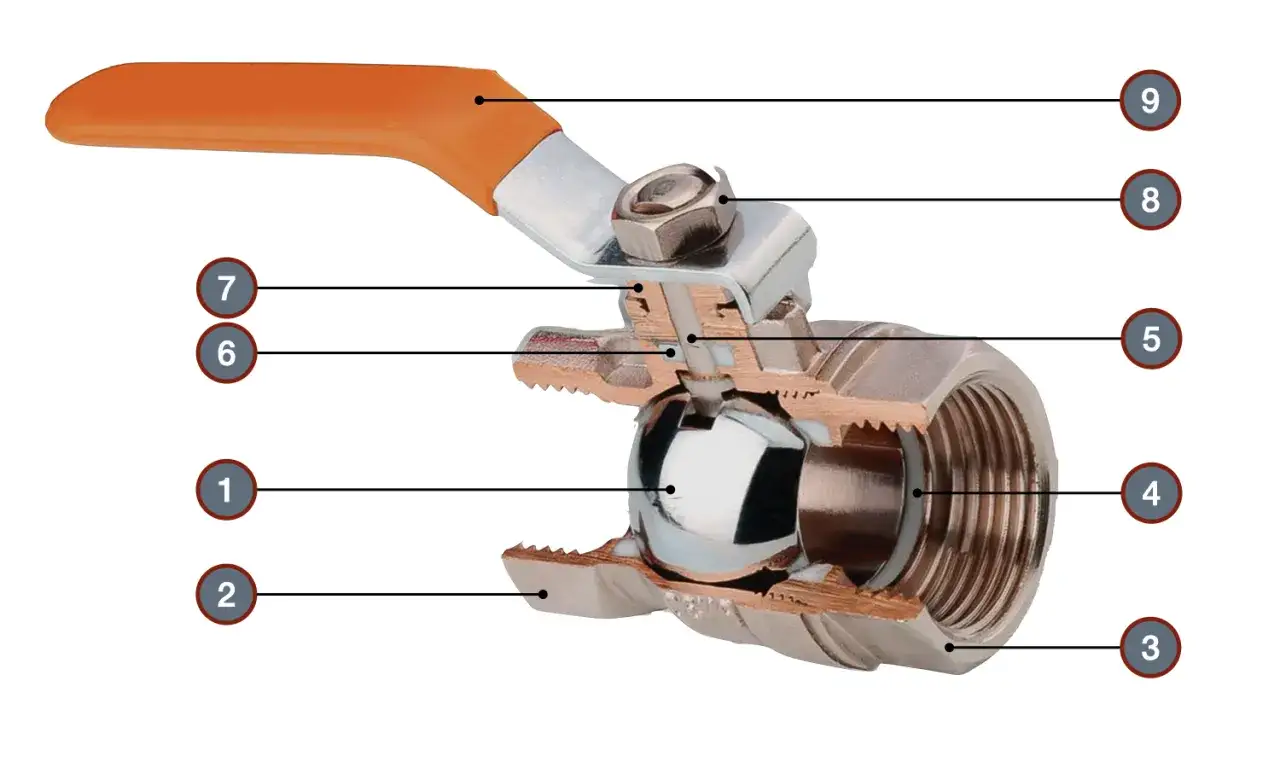

Z czego składa się zawór kulowy
Gdy biorę taki zawór do ręki, zaczynam od korpusu i oznaczeń, bo to one od razu mówią, z czym mam do czynienia. W środku pracuje kula z otworem przelotowym, a całość uzupełniają trzpień, gniazda uszczelniające i element sterujący. To prosta konstrukcja, ale każdy z tych elementów ma własną rolę i własne ograniczenia.
| Element | Za co odpowiada | Co sprawdzam w praktyce |
|---|---|---|
| Korpus | Tworzy obudowę zaworu i przenosi ciśnienie instalacji. | Materiał, typ przyłącza, klasę ciśnieniową i odporność na medium. |
| Kula | Obraca się i otwiera albo zamyka przepływ. | Jakość wykonania, gładkość powierzchni i to, czy zawór jest pełnoprzelotowy czy redukcyjny. |
| Trzpień | Przenosi ruch z dźwigni na kulę. | Szczelność przejścia trzpienia i odporność na zużycie. |
| Gniazda uszczelniające | Dociskają kulę i odpowiadają za szczelność zamknięcia. | Materiał uszczelnienia, np. PTFE, oraz odporność na temperaturę. |
| Uszczelnienie trzpienia | Ogranicza wycieki w miejscu, gdzie trzpień wychodzi na zewnątrz. | Jakość dławnicy i to, czy zawór jest przewidziany do częstej pracy. |
| Dźwignia lub napęd | Umożliwia ręczne albo automatyczne sterowanie położeniem kuli. | Wygodę obsługi, blokadę położenia i czytelność stanu otwarty/zamknięty. |
| Końcówki przyłączeniowe | Łączą zawór z instalacją. | Gwint, lut, zacisk albo spaw oraz zgodność z konkretną rurą. |
W materiałach najczęściej spotyka się mosiądz, stal nierdzewną i różne odmiany tworzyw uszczelniających, ale nie sam materiał robi różnicę, tylko jego dopasowanie do medium i temperatury. To właśnie te detale decydują, czy zawór będzie pracował latami, czy zacznie przeciekać po kilku sezonach. Z tego powodu sam wygląd zewnętrzny mówi niewiele, a ważniejsze stają się parametry i wykonanie wewnętrzne.
Jak działa mechanizm odcięcia
Zawór kulowy działa przez obrót kuli o 90°. Kiedy otwór w kuli ustawi się równolegle do osi rury, przepływ jest otwarty; gdy kula obróci się do końca, przepływ zostaje odcięty. W praktyce daje to bardzo szybkie działanie i czytelne położenie dźwigni.
Największa zaleta tej konstrukcji to prostota. To zawór do pracy w dwóch stanach, a nie do dokładnego dławienia przepływu. Jeśli zostawi się go w półotwarciu, struga uderza w gniazda uszczelniające i zużycie rośnie szybciej niż w normalnej eksploatacji. Dlatego przy armaturze kulowej myślę przede wszystkim o odcięciu, serwisie i bezpieczeństwie, a dopiero później o „regulacji”.
- Otwieranie i zamykanie trwa krótko, zwykle wystarczy ćwierć obrotu.
- Przy pełnym otwarciu opory przepływu są niewielkie.
- Położenie dźwigni łatwo odczytać nawet bez dodatkowych wskaźników.
- Właściwie dobrany zawór pracuje długo, bo ma mało ruchomych elementów.
Ta prostota nie zwalnia jednak z doboru odpowiedniego modelu, bo woda, ciepło i gaz stawiają armaturze różne wymagania.
Wersje do wody i gazu nie są zamienne
Na pierwszy rzut oka zawór do wody i zawór do gazu mogą wyglądać podobnie, ale w instalacji nie traktuję ich jak produktów wymiennych. Decydują nie tylko gwint i rozmiar, lecz także norma, zakres ciśnienia, temperatura pracy i rodzaj uszczelnień. W gazie to szczególnie ważne, bo tu margines na przypadkowy dobór jest dużo mniejszy.
| Zastosowanie | Typowe cechy | Co sprawdzam przed montażem | Najważniejsza uwaga |
|---|---|---|---|
| Woda zimna i ciepła | Mosiężny lub nierdzewny korpus, uszczelnienia odporne na temperaturę, często czerwony albo niebieski uchwyt. | Średnicę, klasę ciśnienia, zakres temperatury i typ połączenia. | Model musi pasować do temperatury wody, zwłaszcza przy ciepłej wodzie użytkowej. |
| Instalacja grzewcza | Większy nacisk na odporność termiczną i powtarzalną pracę w cyklu grzania. | Materiał uszczelnień, szczelność po wielokrotnym użyciu i wygodę serwisowania. | Najtańszy zawór nie zawsze wytrzyma długą, sezonową eksploatację. |
| Gaz | Modele zgodne z PN-EN 331, często z żółtym uchwytem, z wyraźnymi oznaczeniami pracy i ciśnienia. | Normę, klasę pracy, zakres temperatur, rodzaj gazu i dopuszczony sposób montażu. | Sam zgodny gwint nie wystarcza; liczy się pełna zgodność zaworu z instalacją gazową. |
W praktyce do gazu często spotyka się zawory klasy MOP 5, pracujące w typowym zakresie od -20°C do +60°C, ale zawsze trzeba potwierdzić to w dokumentacji konkretnego modelu. Przy wodzie z kolei najważniejsze jest dopasowanie do ciśnienia i temperatury roboczej całej instalacji. Taki podział pozwala uniknąć błędu, który na budowie albo przy remoncie zdarza się zaskakująco często: „pasuje, więc będzie działać”.
Jak dobrać odpowiedni model do domowej instalacji
Przy wyborze patrzę na kilka rzeczy naraz, bo sam rozmiar to za mało. Liczy się medium, miejsce montażu, częstotliwość użycia i to, czy zawór ma tylko zamykać przepływ, czy ma też ułatwiać późniejszy serwis. W domu i w typowych instalacjach budowlanych najczęściej decydują trzy warianty: pełnoprzelotowy, redukcyjny i z różnym typem przyłącza.| Rodzaj | Zalety | Ograniczenia | Gdzie ma sens |
|---|---|---|---|
| Pełnoprzelotowy | Ma mniejszy spadek ciśnienia i lepiej przepuszcza medium. | Zwykle jest większy i bywa droższy. | Główne odcięcia, punkty serwisowe, instalacje, w których przepływ ma być możliwie swobodny. |
| Redukcyjny | Jest bardziej kompaktowy i często tańszy. | Tworzy większy opór przepływu. | Proste odcięcia, miejsca z ograniczoną przestrzenią, mniej wymagające odcinki instalacji. |
| Gwintowany | Łatwy w montażu i popularny w instalacjach domowych. | Wymaga bardzo dobrego uszczelnienia i odpowiedniego momentu dokręcenia. | Instalacje wodne, gazowe i grzewcze w budynkach mieszkalnych. |
| Z końcówkami do lutowania, zacisku lub spawania | Daje trwałe połączenie i bywa wygodny w większych systemach. | Wymaga lepszego przygotowania i narzędzi. | Modernizacje, rozbudowane instalacje i odcinki o większym znaczeniu technicznym. |
Jeśli mam wskazać jedną praktyczną zasadę, to wybieram pełnoprzelotowy tam, gdzie zależy mi na wygodnym odcięciu i małych stratach przepływu. Redukcyjny ma sens, ale nie wtedy, gdy instalacja już pracuje na granicy wydajności. Do tego dochodzi jeszcze materiał korpusu, bo mosiądz dobrze sprawdza się w wielu domowych zastosowaniach, a stal nierdzewna daje większy zapas w trudniejszych warunkach.
- Sprawdź rozmiar nominalny i sposób połączenia z rurą.
- Dobierz materiał korpusu do medium i temperatury.
- Ustal, czy zawór ma być pełnoprzelotowy czy redukcyjny.
- W instalacji gazowej zweryfikuj normę i oznaczenia, nie tylko wygląd.
- Zostaw miejsce na swobodny obrót dźwigni lub napędu.
Najczęstsze błędy przy montażu i użytkowaniu
W praktyce większość problemów nie wynika z samej konstrukcji, tylko z błędnego montażu albo złego używania. Zawór kulowy jest trwały, ale nie wybacza kilku powtarzalnych pomyłek. Najbardziej szkodliwe są te, które na początku nie wyglądają groźnie.
- Używanie zaworu do dławienia przepływu zamiast do odcinania.
- Zbyt mocne dokręcanie gwintu, które potrafi uszkodzić korpus albo uszczelnienie.
- Montowanie modelu nieprzeznaczonego do danego medium, tylko dlatego, że pasuje wymiarami.
- Brak miejsca na ruch dźwigni, przez co obsługa staje się niewygodna albo wręcz niemożliwa.
- Ignorowanie temperatury pracy, zwłaszcza przy ciepłej wodzie i ogrzewaniu.
- Brak próby szczelności po montażu i po pierwszym uruchomieniu instalacji.
Przy gazie każdy sygnał nieszczelności traktuję natychmiastowo, bez czekania „aż samo się ułoży”. Przy wodzie skutki bywają mniej spektakularne, ale przeciek pod tynkiem albo w zabudowie potrafi narobić szkód większych niż sam koszt zaworu. Z tego powodu lepiej poświęcić kilka minut na kontrolę niż potem rozkuwać fragment instalacji.
Jak czytam oznaczenia na korpusie i dokumentacji
Jeżeli mam kupić albo wymienić zawór bez pomyłki, zaczynam od oznaczeń. Na korpusie i w dokumentacji szukam przede wszystkim rozmiaru, klasy ciśnienia, zakresu temperatury i informacji o przeznaczeniu. To prostsze niż zgadywanie na podstawie samego zdjęcia albo opisu sklepowego.
- DN lub rozmiar calowy mówi, do jakiej średnicy instalacji pasuje zawór.
- PN oznacza klasę ciśnieniową i pokazuje, do jakiego obciążenia jest przewidziany model.
- Zakres temperatur wskazuje, czy zawór nadaje się do wody ciepłej, ogrzewania albo gazu.
- Materiał korpusu pomaga ocenić odporność na korozję i trwałość.
- Norma lub typ zastosowania ma znaczenie szczególnie przy gazie, gdzie nie wolno improwizować.
- Oznaczenie producenta i dokumentacja ułatwiają później dobór części albo wymianę na identyczny model.
W instalacji gazowej zwracam też uwagę, czy dokumentacja dopuszcza dany sposób montażu i czy zawór ma czytelne potwierdzenie zgodności z przeznaczeniem. Jeśli czegoś nie da się potwierdzić na korpusie albo w karcie technicznej, nie traktuję tego jako drobnej nieścisłości, tylko jako realne ryzyko błędnego doboru. To właśnie takie szczegóły najczęściej odróżniają armaturę dobrą od tej, która po prostu „jakoś pasuje”.
Jeżeli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: najpierw dopasuj zawór do medium, temperatury i ciśnienia, a dopiero potem patrz na wygodę uchwytu czy cenę. Przy wodzie liczy się odporność na warunki pracy, przy gazie dochodzi jeszcze zgodność z normą i dokumentacją, więc tu nie warto skracać procesu wyboru. Dobrze dobrany zawór kulowy działa po cichu przez lata, a źle dobrany przypomina o sobie dokładnie wtedy, kiedy najmniej tego potrzebujesz.
