Bufor w instalacji z pompą ciepła porządkuje przepływ, stabilizuje pracę sprężarki i pomaga wtedy, gdy instalacja ma zbyt małą pojemność wodną albo strefy grzewcze często się zamykają. W praktyce schemat podłączenia pompy ciepła z buforem ma sens przede wszystkim wtedy, gdy nie wystarcza sam „czysty” obieg grzewczy i trzeba dobrać hydraulikę do realnych warunków domu, a nie do katalogowego ideału. Poniżej rozpisuję, kiedy taki układ działa najlepiej, jak wygląda poprawne wpięcie, czego pilnować przy montażu i jakie błędy najczęściej psują cały efekt.
Najważniejsze jest nie sam bufor, ale jego właściwe wpięcie i dobór do instalacji
- Bufor pomaga głównie wtedy, gdy instalacja ma za mało wody, zbyt często się zamyka albo wymaga stabilizacji przepływu.
- W dobrze zaprojektowanym układzie nie powinien pogarszać efektywności ani wydłużać dogrzewania bez potrzeby.
- Najczęściej spotkasz układ szeregowy, równoległy albo wariant ze sprzęgłem hydraulicznym.
- Do doboru pojemności nie wystarcza sama moc pompy - liczy się też minimum wodne, przepływ i liczba stref grzewczych.
- Złe miejsce czujników, brak odpowietrzenia i zabrudzenia w instalacji potrafią zepsuć nawet drogi osprzęt.
Kiedy bufor ma sens, a kiedy tylko komplikuje instalację
Ja zwykle traktuję bufor jako narzędzie, nie obowiązkowy dodatek. Jeśli instalacja ma dużą bezwładność cieplną, stały przepływ i odbiorniki, które nie zamykają się gwałtownie, dodatkowy zbiornik bywa zbędny. Jeśli jednak pompa ciepła zaczyna taktować, strefy grzewcze zamykają się termostatami, a przepływ w układzie „faluje”, bufor zaczyna robić realną robotę.
W instrukcjach producentów, np. NIBE, bufor pojawia się wtedy, gdy objętość układu jest mniejsza od minimum wymaganego dla pompy. To ważne, bo sama moc urządzenia nie mówi jeszcze nic o tym, czy obieg będzie stabilny. Dla mnie najważniejsze pytanie brzmi: czy pompa ma gdzie oddać ciepło bez ciągłego start-stopu?
- Bufor ma sens, gdy układ ma małą pojemność wodną, wiele stref lub zbyt mały przepływ przez wymiennik.
- Bufor ma sens, gdy trzeba uspokoić pracę instalacji przy częstym zamykaniu zaworów termostatycznych.
- Bufor ma sens, gdy projekt obejmuje kilka obiegów o różnych parametrach, na przykład podłogówkę i grzejniki.
- Bufor bywa zbędny, gdy podłogówka ma dużą pojemność, obieg jest prosty, a przepływ pozostaje stały.
- Bufor bywa zbędny, gdy ktoś chce nim „naprawić” źle dobraną pompę albo źle policzone straty ciepła.
Tu działa prosta zasada: bufor rozwiązuje problem hydrauliki, ale nie zastępuje poprawnego doboru źródła ciepła ani odbiorników. A skoro wiadomo już, kiedy taki element ma sens, warto przejść do samego układu i zobaczyć, jak powinien być wpięty w obieg.
Jak wygląda poprawny układ połączeń
Najwięcej zależy od tego, czy bufor ma tylko zwiększać pojemność wodną, czy też pełnić rolę sprzęgła hydraulicznego. Z zewnątrz oba rozwiązania bywają podobne, ale hydraulicznie działają inaczej i właśnie tu najczęściej pojawiają się błędy. Bufor nie może tworzyć przypadkowej wyspy w instalacji - musi współpracować z pompą obiegową, odbiornikami i automatyką.
Układ szeregowy
W układzie szeregowym woda z pompy ciepła przechodzi przez bufor, a dopiero potem trafia do instalacji grzewczej. To rozwiązanie jest czytelne i często stosowane tam, gdzie potrzebna jest przede wszystkim większa objętość wody. Daje stabilizację pracy, ale wymaga poprawnie dobranego przepływu, bo zbyt mały przepływ obniża skuteczność całego układu.
Układ równoległy

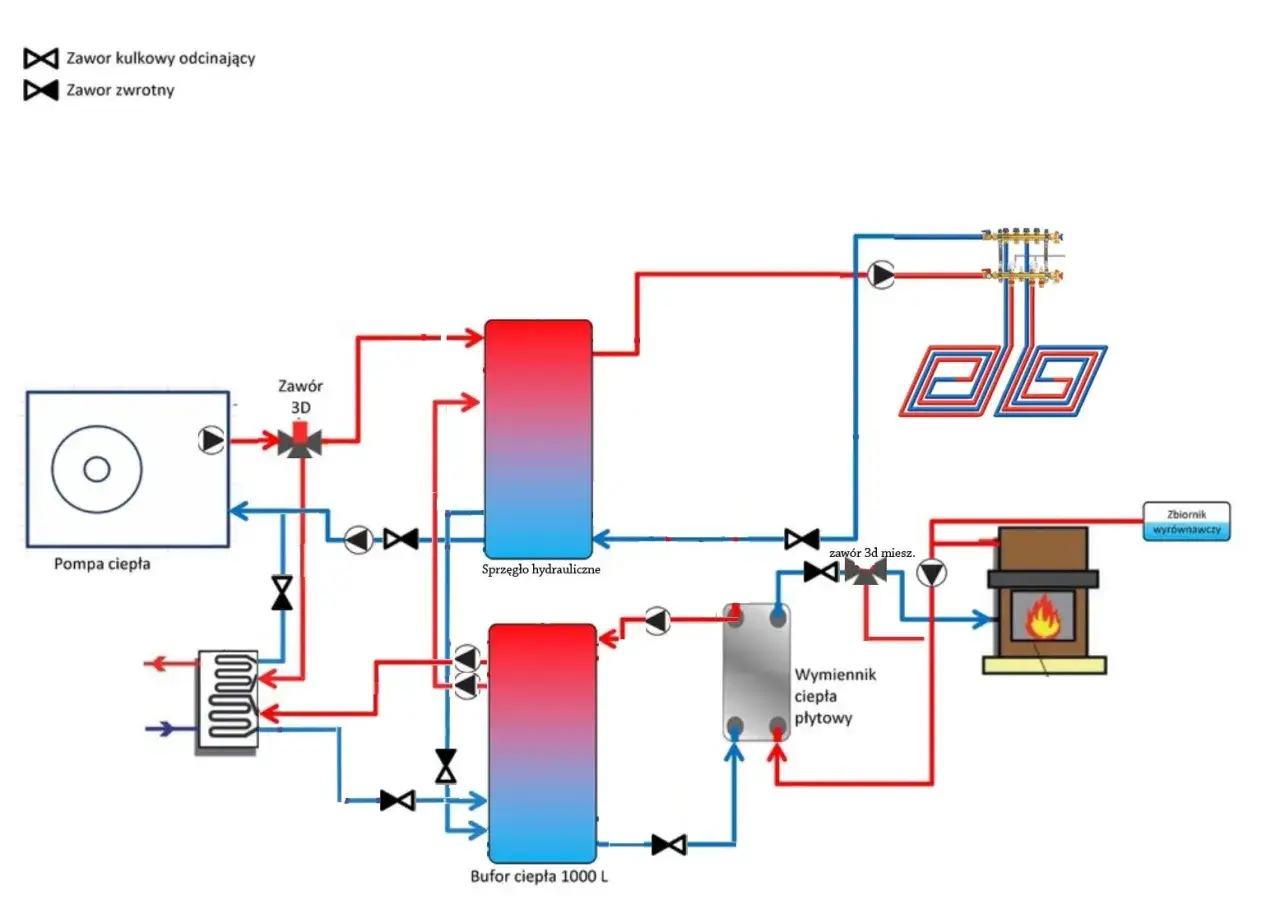

W układzie równoległym bufor działa bardziej jak sprzęgło hydrauliczne. Oddziela obieg pompy od obiegu instalacji, dzięki czemu każda strona może pracować z własnym przepływem. To dobre wyjście przy kilku obiegach grzewczych, ale jeśli instalacja jest źle zbilansowana, łatwo o mieszanie wody i spadek temperatury zasilania.
Przeczytaj również: Żeberko żeliwne 60 cm - Ile ma mocy? Oblicz i dobierz grzejnik!
Układ z obejściem
Bypass, czyli obejście, bywa stosowany wtedy, gdy trzeba zapewnić minimalny przepływ bez pełnego bufora. To rozwiązanie prostsze i tańsze, ale działa tylko w dobrze policzonym systemie. Ja traktuję je raczej jako precyzyjny element hydrauliki niż uniwersalny zamiennik bufora.
| Wariant | Największa zaleta | Największe ryzyko | Kiedy ma najwięcej sensu |
|---|---|---|---|
| Szeregowy | Prosta logika przepływu i dodatkowa pojemność wodna | Za mały przepływ lub niepotrzebne straty temperatury | Proste instalacje, gdy brakuje samej bezwładności cieplnej |
| Równoległy | Rozdzielenie obiegów i łatwiejsze sterowanie strefami | Mieszanie wody i spadek efektywności przy złym doborze pomp | Kilka obiegów, różne temperatury zasilania, rozbudowana instalacja |
| Bypass | Mało elementów i niższy koszt | Nie rozwiązuje problemu małej pojemności wodnej | Tylko wtedy, gdy producent dopuszcza takie rozwiązanie |
W praktyce najważniejsze jest jedno: przepływ przez pompę ciepła musi być stabilny, a temperatura powrotu przewidywalna. Jeśli ten warunek nie jest spełniony, nawet dobrze wyglądający schemat na papierze nie poprawi pracy instalacji. Następny krok to elementy, bez których taki układ zwyczajnie nie będzie działał poprawnie.
Elementy, które muszą się znaleźć w instalacji
Dobrze zaprojektowany bufor to nie tylko zbiornik i dwie rury. W rzeczywistości dochodzą jeszcze armatura odcinająca, zabezpieczenia, odpowietrzenie, filtracja oraz czujniki, które mówią automatyce, co dzieje się w układzie. Bez tego układ może działać „na oko”, ale nie będzie działał dobrze.
| Element | Po co jest potrzebny | Co się dzieje, gdy go zabraknie |
|---|---|---|
| Pompa obiegowa | Wymusza przepływ przez obieg grzewczy i bufor | Spada przepływ, rośnie ryzyko taktowania i nierównomiernego grzania |
| Filtr siatkowy i separator zanieczyszczeń | Chroni wymiennik i armaturę przed osadami oraz magnetytem | Zabrudzenia ograniczają przepływ i przyspieszają awarie |
| Odpowietrznik | Usuwa powietrze z obiegu | Hałas, spadek przepływu i niestabilna praca pompy |
| Naczynie wzbiorcze | Kompensuje rozszerzalność wody przy nagrzewaniu | Wzrost ciśnienia i częste zrzuty na zaworze bezpieczeństwa |
| Zawór bezpieczeństwa | Chroni instalację przed nadmiernym ciśnieniem | Ryzyko uszkodzenia osprzętu przy wzroście ciśnienia |
| Zawory odcinające | Ułatwiają serwis i wymianę elementów | Każda drobna naprawa wymaga opróżniania całego układu |
| Czujniki temperatury | Pozwalają automatyce sterować ładowaniem i pracą obiegu | Pompa „nie wie”, co dzieje się w buforze i reaguje z opóźnieniem |
| Zawór zwrotny | Zapobiega niepożądanym przepływom wstecznym | Woda może krążyć w złą stronę, a temperatura w instalacji spada |
Najbardziej niedoceniany jest zwykle układ czujników. Jeśli są źle ustawione, automatyka zaczyna podejmować decyzje na podstawie nieprawdziwego odczytu. Efekt bywa prosty: instalacja grzeje za długo, za krótko albo zupełnie nie tam, gdzie trzeba. Z tego powodu warto od razu przejść do dobierania pojemności, bo tu też łatwo popełnić kosztowny błąd.
Jak dobrać pojemność bufora
Nie ma jednego uniwersalnego litrażu, który pasuje do każdego domu. Najczęściej zaczyna się od minimum wodnego wymaganego przez producenta, a dopiero potem sprawdza, czy instalacja daje wystarczającą bezwładność. Jako szybki punkt odniesienia w prostych układach często przyjmuje się około 10-20 l na 1 kW mocy, ale to tylko orientacja, nie gotowa recepta.
Ja patrzę na trzy rzeczy jednocześnie: moc pompy, realną pojemność całego obiegu i to, jak często zamykają się strefy grzewcze. Jeśli któryś z tych parametrów jest niekorzystny, bufor zwykle trzeba powiększyć albo inaczej wpiąć hydraulicznie.
| Sytuacja w domu | Co to zwykle oznacza | Rozsądny punkt startowy |
|---|---|---|
| Duża podłogówka, mało stref, stały przepływ | Instalacja ma sporą bezwładność cieplną | Często wystarcza mały bufor albo w ogóle nie jest potrzebny |
| Podłogówka + kilka grzejników | Układ ma różne charakterystyki odbioru ciepła | Zwykle 50-100 l jako punkt wyjścia |
| Grzejniki z głowicami termostatycznymi | Przepływ często się zmienia | Najczęściej 100-200 l, zależnie od hydrauliki |
| Kilka obiegów lub instalacja modernizowana etapami | Ryzyko rozjechania przepływów i taktowania | Dobór projektowy, nie tylko „na oko” |
W modernizacjach bardzo często wygrywa nie największy bufor, tylko taki, który jest dobrze dobrany do rzeczywistego przepływu. Przewymiarowany zbiornik tylko spowalnia reakcję instalacji i zwiększa straty postojowe, a zbyt mały nie rozwiązuje problemu taktowania. Po doborze pojemności trzeba jeszcze uważać na błędy montażowe, bo one potrafią zepsuć nawet poprawny projekt.
Najczęstsze błędy, które psują efekt
W praktyce większość problemów nie wynika z samego bufora, tylko z jego montażu. Kiedy widzę instalację, która pracuje gorzej niż powinna, najpierw sprawdzam hydraulikę, potem automatykę, a dopiero na końcu samą pompę ciepła. Najczęściej winny jest jeden z kilku powtarzalnych błędów.
- Za duży bufor - wydłuża czas nagrzewania i zwiększa straty ciepła, zamiast realnie poprawiać pracę układu.
- Złe miejsce czujnika - automatyka odczytuje temperaturę z niewłaściwej strefy zbiornika i steruje z opóźnieniem.
- Brak równoważenia przepływów - jedna gałąź „kradnie” obieg drugiej, przez co pompa pracuje niestabilnie.
- Brudna instalacja - magnetyt, opiłki i osady z czasem dławią przepływ oraz niszczą elementy ruchome.
- Nieprawidłowy kierunek wpięcia - woda krąży inaczej, niż przewidział projekt, a bufor przestaje działać jak trzeba.
- Zamykanie zbyt wielu obiegów naraz - pompa ciepła nie ma gdzie oddać energii i zaczyna taktować.
- Brak odpowietrzenia po uruchomieniu - układ szumi, przepływ spada i całość działa wyraźnie gorzej.
Do tego dochodzi błąd bardziej subtelny, ale bardzo częsty: próba „naprawienia” źle dobranej instalacji samym buforem. Jeśli źródło jest przewymiarowane albo odbiory ciepła są źle policzone, zbiornik tylko maskuje problem. Właśnie dlatego po montażu równie ważne jak hydraulika są ustawienia startowe i test pracy.
Uruchomienie i nastawy, które trzeba sprawdzić po montażu
Sam montaż nie kończy tematu. Po uruchomieniu sprawdzam zawsze kilka rzeczy w tej samej kolejności, bo to pozwala szybko wyłapać odchylenia. Dobrze ustawiony układ ma pracować stabilnie, bez ciągłego start-stopu i bez nadmiernego „gonienia” temperatury.
- Przepłukanie instalacji - zanim układ ruszy, trzeba usunąć z niego brud, resztki montażowe i drobny osad.
- Odpowietrzenie - nawet niewielka ilość powietrza potrafi wyraźnie obniżyć przepływ i pogorszyć odbiór ciepła.
- Sprawdzenie różnicy temperatur - zasilanie i powrót powinny zachowywać się przewidywalnie, bez skoków trudnych do wyjaśnienia.
- Kontrola pracy pomp - pompy obiegowe nie mogą pracować „na ślepo”; ich wydajność musi odpowiadać hydraulice układu.
- Ustawienie krzywej grzewczej - zbyt wysoka temperatura zasilania zwykle obniża efektywność i podnosi koszty.
- Test taktowania - jeśli sprężarka uruchamia się na kilka minut, zwykle trzeba wrócić do hydrauliki albo nastaw.
Za niepokojący sygnał uznaję szczególnie pracę w krótkich cyklach, na przykład po 2-4 minuty. Taki objaw często oznacza zbyt małą pojemność wodną, źle ustawiony przepływ albo nieprzemyślane zamykanie stref grzewczych. Kiedy ten etap jest już dopięty, zostaje ostatnia rzecz: spojrzeć na całą instalację z perspektywy projektu, nie tylko jednego elementu.
Co wynika z tego schematu przy projektowaniu domu lub modernizacji
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: przed montażem poproś o rysunek z kierunkiem przepływu, miejscem czujników i pełną armaturą serwisową. Taki dokument od razu pokazuje, czy bufor ma sens, czy tylko zajmuje miejsce w kotłowni. Dobrze zrobiona instalacja z buforem daje stabilniejszą pracę, ale tylko wtedy, gdy ktoś policzył minimum wodne, przepływ i sposób regulacji stref.
W domu jednorodzinnym najwięcej daje rozsądne połączenie trzech rzeczy: poprawnego doboru pompy ciepła, sensownej hydrauliki i uczciwego podejścia do odbiorników ciepła. Bufer nie powinien ratować błędów projektowych. Ma tylko wtedy działać jak powinien, gdy jest odpowiedzią na konkretny problem instalacji, a nie dodatkiem „na wszelki wypadek”.
Jeżeli układ ma być pewny na lata, ja sprawdzam jeszcze jedno: czy serwis będzie miał łatwy dostęp do zaworów, filtrów i czujników. To detal, który na etapie projektu bywa ignorowany, a później decyduje o tym, czy instalacja będzie wygodna w utrzymaniu i odporna na drobne usterki.
