Dobrze zaprojektowane pętle ogrzewania podłogowego decydują o tym, czy podłoga grzeje równomiernie, instalacja da się wyregulować i czy źródło ciepła pracuje ekonomicznie. W praktyce nie chodzi tylko o samo ułożenie rur, ale o ich długość, rozstaw, podział na obiegi i sposób zasilania rozdzielacza. Poniżej rozbieram temat na czynniki pierwsze: od doboru długości obiegów, przez układanie rur, po błędy, które najczęściej wychodzą dopiero po uruchomieniu systemu.
Najważniejsze rzeczy, które warto mieć pod ręką przed projektem
- W podłogówce liczy się nie tylko liczba obiegów, ale też ich równowaga hydrauliczna, czyli podobne warunki pracy dla wszystkich odcinków.
- Dla rury 16 mm najczęściej trzyma się zakresu około 80-100 m na obieg, a 120 m traktuje się raczej jako górną granicę niż standard.
- W strefie przebywania ludzi maksymalna temperatura powierzchni podłogi to zwykle 29°C, w łazienkach 33°C, a przy krawędziach 35°C.
- Najczęstszy błąd to zbyt długie albo zbyt nierówno rozłożone obiegi, przez co jedna część domu grzeje mocniej, a druga słabiej.
- Układ serpentynowy i spiralny mają różne zastosowanie, więc nie warto wybierać ich z przyzwyczajenia.
Co robi obieg i dlaczego długość ma znaczenie
Obieg grzewczy to zamknięty fragment rury, który wychodzi z rozdzielacza, przechodzi przez konkretną strefę i wraca do tego samego punktu. Ja patrzę na niego jak na osobny kanał dostawy ciepła: jeśli jest za długi, rośnie opór przepływu; jeśli jest za krótki, liczba przyłączy i elementów na rozdzielaczu zaczyna rosnąć bez realnej potrzeby.
Najważniejsze jest to, że nie ma jednej idealnej długości dla każdego domu. Zależy ona od metrażu, strat ciepła, średnicy rury, rodzaju posadzki i źródła ciepła. W praktyce zbyt ambitne wydłużanie jednego obiegu zwykle kończy się gorszą regulacją, a nie oszczędnością materiału.
| Sytuacja | Co się dzieje | Praktyczny skutek |
|---|---|---|
| Obieg za długi | Rośnie opór przepływu, a woda oddaje ciepło nierówno po drodze | Trudniej wyregulować instalację i łatwiej o chłodniejsze fragmenty podłogi |
| Obieg za krótki | W rozdzielaczu przybywa sekcji i połączeń | Więcej osprzętu, wyższy koszt i większa złożoność montażu |
| Obieg dobrany rozsądnie | Przepływ da się ustawić bez walki z hydrauliką | Równa temperatura, spokojna praca pompy i łatwiejsze sterowanie |
Kiedy to rozumiem, łatwiej przejść do pytania, jak przełożyć teorię na realny pokój i konkretną liczbę obiegów.
Jak dobieram liczbę i długość obiegów do pomieszczeń
Najpierw patrzę na zapotrzebowanie cieplne pomieszczenia, a dopiero potem na metraż. Salon z dużym przeszkleniem może wymagać dwóch obiegów mimo średniej powierzchni, a niewielka sypialnia często działa dobrze na jednym krótszym obiegu. Znaczenie ma też wykończenie podłogi: płytki oddają ciepło łatwiej niż gruba deska czy panel o większym oporze cieplnym.
W typowym domu jednorodzinnym bardzo często sprawdza się podział na kilka krótszych obiegów zamiast jednego długiego. To ułatwia regulację i pozwala lepiej dopasować instalację do różnych warunków w środku budynku. Ja zwykle nie łączę na siłę pomieszczeń o zupełnie innym profilu strat, na przykład małej łazienki i dużego, otwartego salonu.
| Średnica rury | Typowa długość obiegu | Kiedy ma to sens |
|---|---|---|
| 16 mm | Około 80-100 m, czasem do 120 m | Najczęstszy wariant w domach jednorodzinnych i mieszkaniach |
| 17-18 mm | Około 100-120 m | Gdy instalacja ma większe możliwości hydrauliczne i większe powierzchnie |
| 20 mm | Zależnie od projektu, zwykle dłużej niż przy 16 mm | Przy większych strefach i mocniejszych wymaganiach cieplnych |
Jeśli w pomieszczeniu są duże przeszklenia, narożniki z chłodniejszymi ścianami albo strefy o wyższym zapotrzebowaniu na ciepło, rozdzielam je ostrożniej i nie próbuję przykryć wszystkiego jednym obiegiem. Gdy liczba i długość są już wstępnie policzone, decyduje układ rur na podłodze.
Jak rozkłada się rury w praktyce

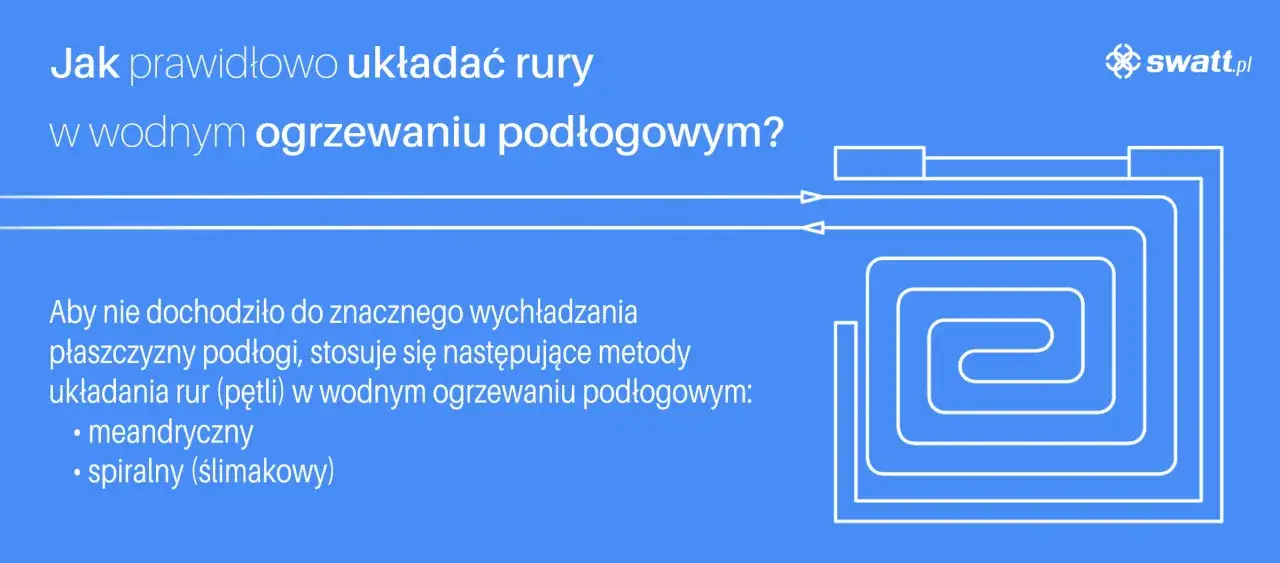

W praktyce spotyka się przede wszystkim dwa układy: serpentynowy i spiralny. Serpentyna jest prostsza do zrozumienia, ale częściej daje wyraźniejszą różnicę temperatur między początkiem i końcem obiegu. Spirala lepiej wyrównuje oddawanie ciepła, dlatego w salonach i większych pomieszczeniach zwykle działa po prostu lepiej.
Nie wszędzie rozstaw rur wygląda tak samo. Strefa brzegowa to pas przy zewnętrznych ścianach, dużych oknach i drzwiach tarasowych, gdzie straty ciepła są większe. Tam często zagęszczam układ do 10 cm, a przy wymagających miejscach nawet bardziej. W pozostałej części pokoju 15 cm jest zazwyczaj rozsądnym standardem, a 20 cm bywa wystarczające w mniej wymagających strefach.
| Układ | Gdzie się sprawdza | Co daje | Na co uważać |
|---|---|---|---|
| Serpentynowy | Wąskie strefy, fragmenty przy ścianach zewnętrznych | Prosty montaż i łatwe prowadzenie przewodu | Większa różnica temperatur na długości obiegu |
| Spiralny | Salon, otwarta strefa dzienna, większe pokoje | Równe grzanie i bardziej stabilny komfort | Wymaga dokładniejszego rozrysowania przed montażem |
Ważny detal, który często jest pomijany: pod stałą zabudową, na przykład pod ciężkimi szafami bez nóżek, nie ma sensu prowadzić gęstego układu. To nie poprawi komfortu, a tylko zabierze miejsce, które lepiej wykorzystać w strefie użytkowej. Sama geometria to jednak za mało, bo bez rozdzielacza i regulacji nawet dobry plan będzie pracował średnio.
Rozdzielacz i równoważenie instalacji
Rozdzielacz to serce całego układu. To właśnie tutaj każdy obieg dostaje własny punkt zasilania i regulacji, a przepływ można dopasować do długości pętli oraz zapotrzebowania cieplnego danego pomieszczenia. Bez tego podłogówka szybko robi się „kapryśna”: jeden pokój przegrzewa się, drugi nie dogrzewa, a użytkownik ma wrażenie, że system działa losowo.
Ja zwracam uwagę przede wszystkim na trzy rzeczy: przepływomierze, zawory regulacyjne i możliwość podziału na strefy. Przepływomierz pokazuje, ile wody naprawdę płynie przez dany obieg, a zawór pozwala ten przepływ przydusić albo podnieść. To właśnie ta część instalacji decyduje o tym, czy krótsza pętla nie „zagłuszy” dłuższej.
| Element | Do czego służy | Dlaczego jest ważny |
|---|---|---|
| Przepływomierz | Pokazuje realny przepływ na obiegu | Pomaga wyłapać pętle, które dostają za mało lub za dużo wody |
| Zawór regulacyjny | Ustawia opór i koryguje przepływ | Ułatwia zbalansowanie całej instalacji |
| Siłownik i termostat | Otwiera lub zamyka obieg w danej strefie | Pozwala oddzielić na przykład nocną część domu od dziennej |
Przy źródłach niskotemperaturowych, takich jak pompa ciepła, zbyt agresywne podnoszenie parametrów zwykle nie jest dobrym kierunkiem. Lepiej dopracować powierzchnię grzejną, przepływy i rozstaw rur niż próbować nadrabiać błędy wysoką temperaturą zasilania. Najłatwiej psują to jednak drobiazgi wykonawcze.
Najczęstsze błędy, które potem kosztują najwięcej
W podłogówce błędy nie zawsze wychodzą od razu. Czasem instalacja działa „w miarę”, ale dopiero po sezonie widać, że jeden pokój grzeje słabiej, pompa pracuje głośniej albo regulacja jest zbyt nerwowa. Z mojego punktu widzenia najgorsze są błędy, które wydają się drobne na etapie budowy, a potem wpływają na cały komfort użytkowania.
| Błąd | Jak objawia się po uruchomieniu | Co zrobić lepiej |
|---|---|---|
| Za długa pętla | Trudna regulacja, chłodniejsze końce obiegu, większe obciążenie hydrauliczne | Podzielić strefę na dwa krótsze obiegi |
| Jednakowy rozstaw wszędzie | Przegrzanie środka albo chłód przy oknach | Zagęścić układ w strefach brzegowych |
| Brak korekty pod wykończenie podłogi | Pomieszczenie z panelami grzeje słabiej niż to samo pomieszczenie z płytkami | Uwzględnić opór cieplny okładziny już na etapie projektu |
| Brak próby ciśnieniowej | Wycieki wychodzą dopiero po zalaniu jastrychu | Sprawdzić szczelność przed wylewką i podczas prac |
| Ignorowanie stałej zabudowy | Część ciepła trafia pod meble, gdzie nie pracuje na komfort | Opuścić grzanie pod miejscami, które i tak będą zakryte |
| Brak dylatacji lub złe ich rozmieszczenie | Ryzyko spękań i pracy posadzki | Uwzględnić ruch jastrychu, zwłaszcza na większych powierzchniach |
Najbardziej praktyczna zasada jest prosta: jeśli coś wygląda „na styk” już na etapie projektu, to w eksploatacji zwykle robi się jeszcze trudniejsze. Dlatego zanim zalejesz wszystko wylewką, trzeba zamknąć kilka spraw.
Co sprawdzam przed zalaniem wylewki
Na końcu zawsze robię krótką kontrolę techniczną. To ten moment, w którym da się jeszcze poprawić błąd bez kosztownych przeróbek. Po zalaniu wylewki każda pomyłka staje się dużo droższa, bo dostęp do rur znika, a korekta wymaga już demolowania gotowej warstwy podłogi.
- Każdy obieg ma opis na rozdzielaczu i zgadza się z projektem pomieszczeń.
- Rury nie mają niepotrzebnych załamań, a promień gięcia jest zachowany.
- Izolacja termiczna i taśmy brzegowe są ciągłe, bez przerw przy ścianach.
- Instalacja przeszła próbę szczelności, zanim pojawił się jastrych.
- Docelowe wykończenie podłogi jest znane, bo płytki, panele i drewno pracują inaczej.
- Strefy bez grzania oraz miejsca pod stałą zabudową są już zaznaczone.
Jeśli mam wskazać jedną rzecz, na której nie warto oszczędzać, to jest nią dobry projekt i porządne zbalansowanie obiegów. Lepsza jest krótsza, policzona i wyregulowana pętla niż jedna długa, która tylko pozornie upraszcza instalację. W dobrze zrobionej podłogówce wygrywa nie przypadek, lecz spokojna hydraulika, sensowny rozstaw i konsekwencja w wykonaniu.
